非金屬中心束管式氣吹微纜GCYFXTY

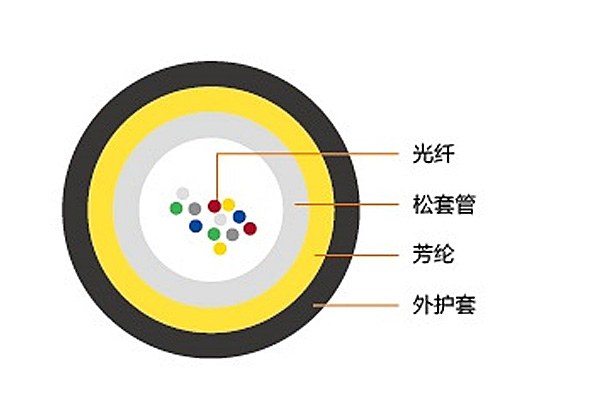

產品結構
產品描述

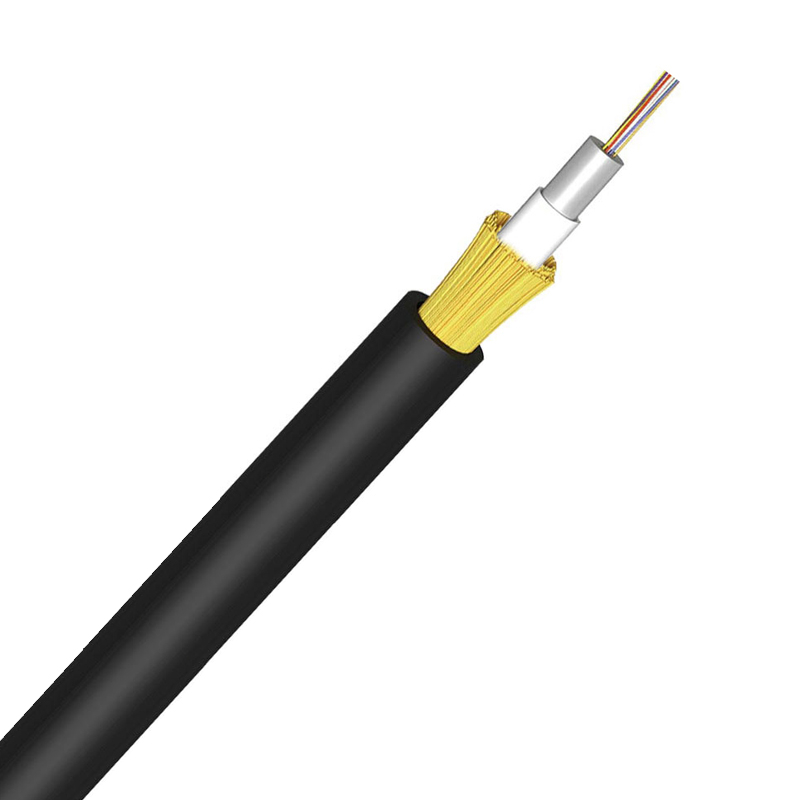

GCYFXTY光纜的結構是將250um光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。套管外絞合非金屬加強件芳綸，再擠制一層聚乙烯護套成纜。
產品特點
·非金屬的結構設計有效防止射頻干擾和電磁波干擾；
·特別設計的緊密的光纜結構，有效防止套管回縮；
·芳綸加強元件使光纜具有優異的抗拉性能；
·松套管內填充特種油膏，充分保證了光纜的防水性能；
·良好的柔軟性；
·PE護套具有很好的抗紫外線、輻射性能；
·光纖組裝密度高，纜徑小，重量輕，是氣吹敷設方式的******選擇。
產品標準
滿足YD/T 1460.4標準
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.36 dB/km | ≤0.4 dB/km |
|
|
1550 nm | ≤0.22 dB/km | ≤0.23 dB/km |
|
|
850 nm |
|
| ≤3.0 dB/km | ≤3.3 dB/km |
1300 nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
帶寬（A級） | 850 nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
1300 nm |
|
| ≥1000 MHz·km | ≥800 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
光纜型號 | 芯數 | 光纜尺寸 mm | 光纜重量 kg/km | 允許拉伸力 長期/短期 N | 允許壓扁力 長期/短期 N | 彎曲半徑 靜態/動態 mm | 適用微管 mm |
GCYFXTY | 2-12 | 3.5 | 10 | 60/150 | 150/450 | 10D/20D | 7.0/5.5 |
14-24 | 4.0 | 12 | 60/150 | 150/450 | 10D/20D | 7.0/5.5 |
儲存、使用溫度：-40~+70℃
交貨長度
推薦長度2000米/3000米，可按客戶要求提供其他長度。
