松套層絞式分金屬加強芯直埋鎧裝光纜GYFTA53

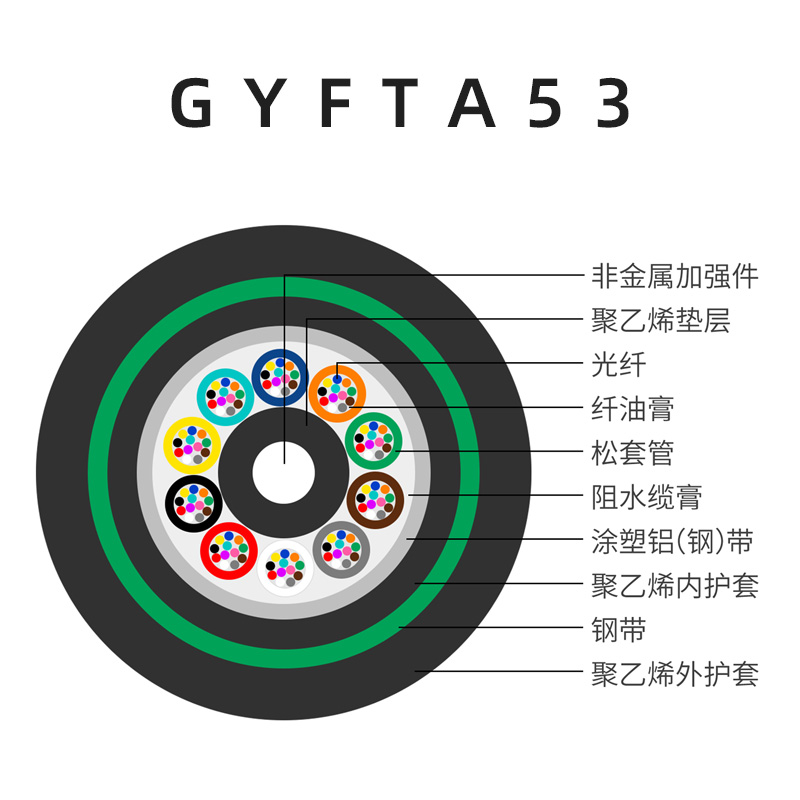

產品結構
產品描述

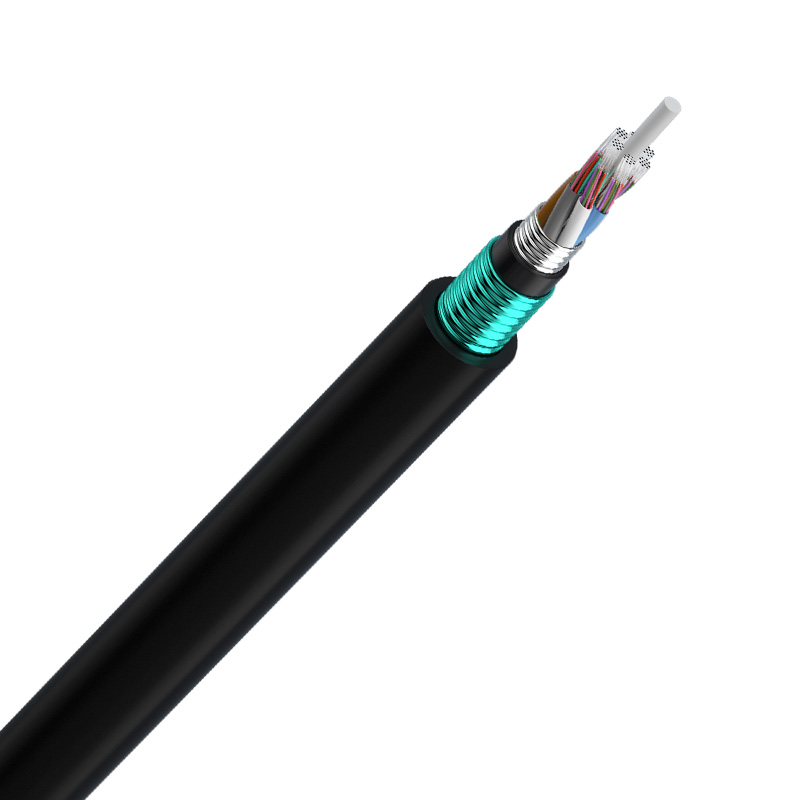

GYFTA53光纜的結構是將250um光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根非金屬加強件，結構不同，加強件上會擠一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強件絞合成緊湊的纜芯，纜芯縫隙充上阻水填充物。涂塑鋁帶縱包后擠制聚乙烯內護套，涂塑鋼帶縱包后擠制聚乙烯外護套成纜。
產品特點
·具有很好的機械性能和溫度特性；
·松套管材料本身具有良好的耐水解性能和較高的強度；
·管內填充特種油膏，對光纖進行了關鍵性保護；
·緊密的光纜結構，有效防止套管回縮；
·良好的抗壓性和柔軟性；
·PE護套具有很好的抗紫外線、輻射性能；
·特種油膏保證光纜的防水性能；
·涂塑鋁帶提高光纜的防潮性能；
·涂塑鋼帶提高光纜的抗壓性能。
產品標準
滿足YD/T 901-2009 IEC 60794-1標準
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.36 dB/km | ≤0.4 dB/km |
|
|
1550 nm | ≤0.22 dB/km | ≤0.23 dB/km |
|
|
850 nm |
|
| ≤3.0 dB/km | ≤3.3 dB/km |
1300 nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
帶寬（A級） | 850 nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
1300 nm |
|
| ≥1000 MHz·km | ≥800 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
光纜型號 | 芯數 | 光纜尺寸 mm | 光纜重量 kg/km | 允許拉伸力 長期/短期 N | 允許壓扁力 長期/短期 N | 彎曲半徑 靜態/動態 mm |
GYFTA53 | 2-24 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
26-30 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
32-36 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
38-48 | 16.8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
50-60 | 19.2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
62-72 | 19.2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
74-84 | 19.2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
86-96 | 19.2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
98-108 | 21.2 | 380 | 1000/3000 | 1000/3000 | 10D/20D |
110-120 | 21.2 | 380 | 1000/3000 | 1000/3000 | 10D/20D |
122-132 | 22.3 | 415 | 1000/3000 | 1000/3000 | 10D/20D |
134-144 | 22.3 | 415 | 1000/3000 | 1000/3000 | 10D/20D |
儲存、使用溫度：-40~+70℃
交貨長度
推薦長度2000米/3000米，可按客戶要求提供其他長度。
