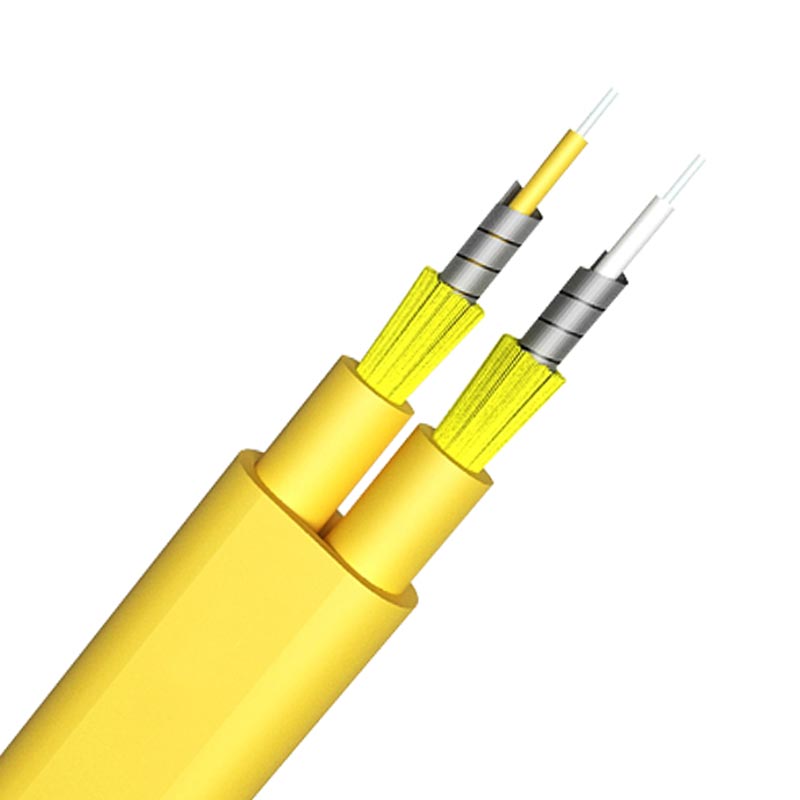

雙芯扁平光纜GJAFJBV/GJAFJBH
Duplex Flat Optical Cable

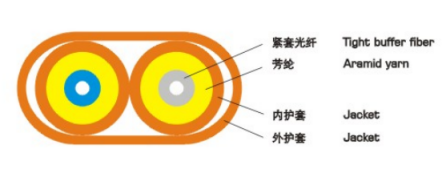

產品結構
產品描述
雙芯扁平光纜使用單根0.9mm或0.6mm阻燃緊套光纖作為光傳輸介質，外覆一層芳綸作為加強單元，每根擠制一層聚氯乙烯(PVC)或低煙無鹵(LSZH)材料內護套，***外擠制一層扁平聚氯乙烯(PVC)或低煙無鹵(LSZH)材料護套而成。
產品特點
·采用緊套光纖，便于剝離使用;
·緊套光纖有良好的阻燃性能;
·芳綸加強元件，使光纜有優異的抗拉性能;
·采用扁平結構、光纖排列緊湊;
·全介質結構，不受電磁干擾;
·外護套材料耐腐蝕，防水，防紫外線，阻燃，環保等優點;
產品應用
·雙工光纖活動連接跳線或尾纖;
·室內豎井和強制通風級布線;
·儀器/通信設備互聯。
產品標準
滿足YD/T1258.3-2009 ICEA-596
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.45 dB/km | ≤0.5 dB/km |
|
|
1550 nm | ≤0.3 dB/km | ≤0.4 dB/km |
|
|
850 nm |
|
| ≤3.5 dB/km | ≤3.5 dB/km |
1300 nm |
|
| ≤1.5 dB/km | ≤1.5 dB/km |
帶寬（A級） | 850 nm |
|
| ≥500 MHz·km | ≥500 MHz·km |
1300 nm |
|
| ≥1000 MHz·km | ≥1000 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
附加衰減（-20~+60℃） | 1300 nm |
|
| ≤0.25 dB/km | ≤0.25 dB/km |
1550 nm | ≤0.10 dB/km | ≤0.15 dB/km |
|
|
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
光纜型號 | 光纜尺寸 mm | 光纜重量 kg/km | 允許拉伸力 長期/短期 N | ******拉伸力 N | 彎曲半徑 靜態/動態 mm |
GJAFJBV/H | 3.0*5.4 | 13.5 | 100/200 | 500 | 10D/20D |
3.8*7.0 | 21 | 100/200 | 500 | 10D/20D |
儲存、使用溫度：-20~+60℃
安裝溫度：-5~+50℃
交貨長度
推薦長度2000米，可按客戶要求提供其他長度
