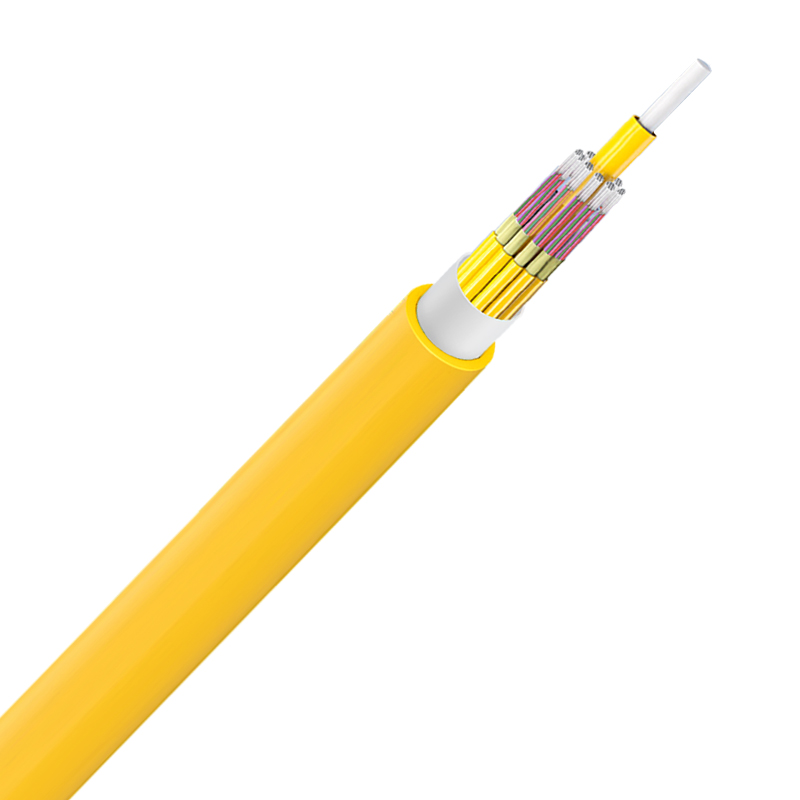

多芯分支光纜GJBFJV/GJBFJH
Multi Purpose Distribution Cable

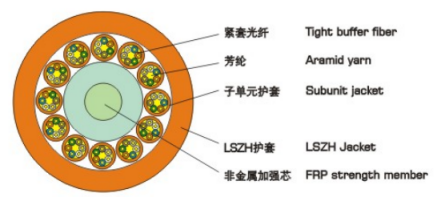

產品結構
產品描述
多芯分支光纜使用6芯、12芯子單元光纜(0.9mm緊套光纖、芳綸加強元件)作為子單元，非金屬中心加強芯，光纜子單元圍繞中心加強芯形成纜芯，***外擠制一層聚氯乙烯(PVC)或低煙無鹵(LSZH)材料護套而成。
產品特點
·層絞式光纜結構，非金屬中心加強芯使光纜可以承受更大的拉力;
·光纖密度高，容量大，結構緊湊;
·全介質結構，不受電磁干擾;
·外護套材料耐腐蝕，防水，防紫外線，阻燃，環保等優點。
產品應用
·室內綜合布線;
·樓宇主干布線光纜。
產品標準
滿足YD/T1258.4-2005 ICEA-596
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.45 dB/km | ≤0.5 dB/km |
|
|
1550 nm | ≤0.3 dB/km | ≤0.4 dB/km |
|
|
850 nm |
|
| ≤3.5 dB/km | ≤3.5 dB/km |
1300 nm |
|
| ≤1.5 dB/km | ≤1.5 dB/km |
帶寬（A級） | 850 nm |
|
| ≥500 MHz·km | ≥500 MHz·km |
1300 nm |
|
| ≥1000 MHz·km | ≥1000 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
附加衰減（-20~+60℃） | 1300 nm |
|
| ≤0.25 dB/km | ≤0.25 dB/km |
1550 nm | ≤0.10 dB/km | ≤0.15 dB/km |
|
|
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
光纜型號 | 芯數 | 光纜尺寸 mm | 光纜重量 kg/km | 允許拉伸力 長期/短期 N | 允許壓扁力 N/100mm | 彎曲半徑 靜態/動態 mm |
GJBFJV/H | 24 | 10.4 | 96 | 400/1320 | 1000 | 10D/20D |
36 | 13.5 | 185 | 400/1320 | 1000 | 10D/20D |
48 | 15.7 | 265 | 400/1320 | 1000 | 10D/20D |
60 | 18.0 | 350 | 400/1320 | 1000 | 10D/20D |
72 | 20.5 | 440 | 400/1320 | 1000 | 10D/20D |
96 | 23.5 | 620 | 400/1320 | 1000 | 10D/20D |
儲存、使用溫度：-20~+60℃
安裝溫度：-5~+50℃
交貨長度
推薦長度1000米，可按客戶要求提供其他長度。
