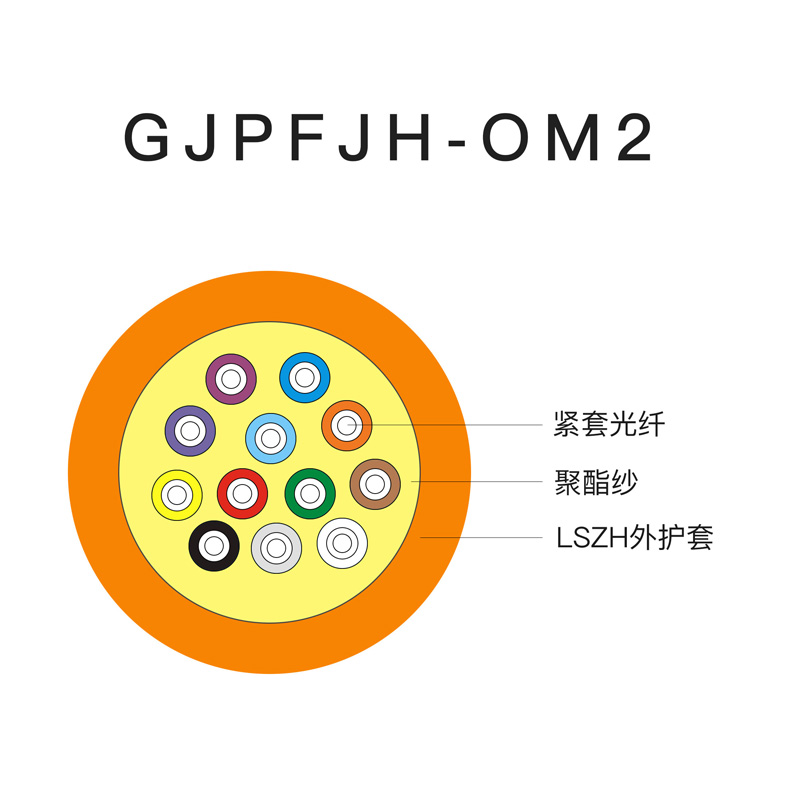

產品結構
產品描述

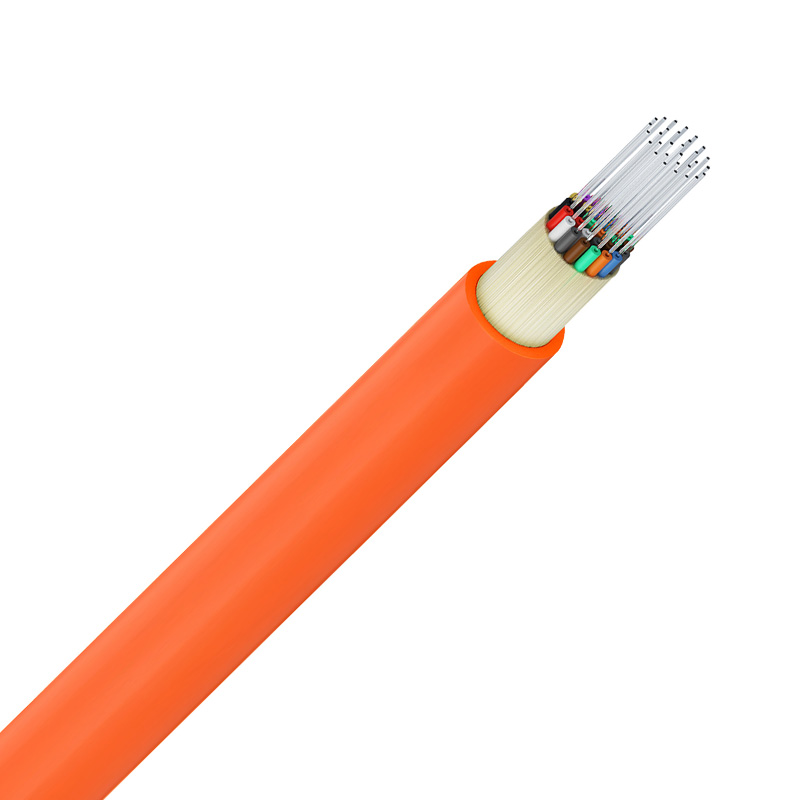

多模多芯束狀光纜使用單根 0.9mm 阻燃緊套光纖作為光傳輸介質，外覆一層芳綸作為加強單元，外擠制一層聚氯乙烯（PVC）或低煙無鹵（LSZH）材料護套而成。
產品特點
· 采用緊套光纖，便于剝離使用；
· 緊套光纖有良好的阻燃性能；
· 芳綸加強元件，使光纜有優異的抗拉性能；
· 外護套材料耐腐蝕，防水，防紫外線，阻燃，環保等優點；
產品應用
· 光纖活動連接跳線或尾纖；
· 室內綜合布線。
產品標準
滿足 YD/T1258.4-2005 ICEA-596
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.45 dB/km | ≤0.5 dB/km |
|
|
1550 nm | ≤0.3 dB/km | ≤0.4 dB/km |
|
|
850 nm |
|
| ≤3.5 dB/km | ≤3.5 dB/km |
1300 nm |
|
| ≤1.5 dB/km | ≤1.5 dB/km |
帶寬（A級） | 850 nm |
|
| ≥500 MHz·km | ≥500 MHz·km |
1300 nm |
|
| ≥1000 MHz·km | ≥1000 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
附加衰減（-20~+60℃） | 1300 nm |
|
| ≤0.25 dB/km | ≤0.25 dB/km |
1550 nm | ≤0.10 dB/km | ≤0.15 dB/km |
|
|
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
光纜型號 | 芯數 | 光纜尺寸 mm | 光纜重量 kg/km | 允許拉伸力 長期/短期 N | 允許壓扁力 N/100mm | 彎曲半徑 靜態/動態 mm |
GJPFJV/H | 4 | 4.8 | 19 | 270/90 | 1000 | 10D/20D |
6 | 5.2 | 23 | 330/110 | 1000 | 10D/20D |
8 | 6.2 | 29 | 480/160 | 1000 | 10D/20D |
12 | 6.8 | 38 | 600/200 | 1000 | 10D/20D |
16 | 7.4 | 53 | 660/220 | 1000 | 10D/20D |
24 | 8.2 | 60 | 720/240 | 1000 | 10D/20D |
48 | 10.5 | 90 | 880/300 | 1000 | 10D/20D |
儲存、使用溫度：-20~+60℃ 安裝溫度：-5~+50℃
交貨長度
推薦長度 2000 米，可按客戶要求提供其他長度。
