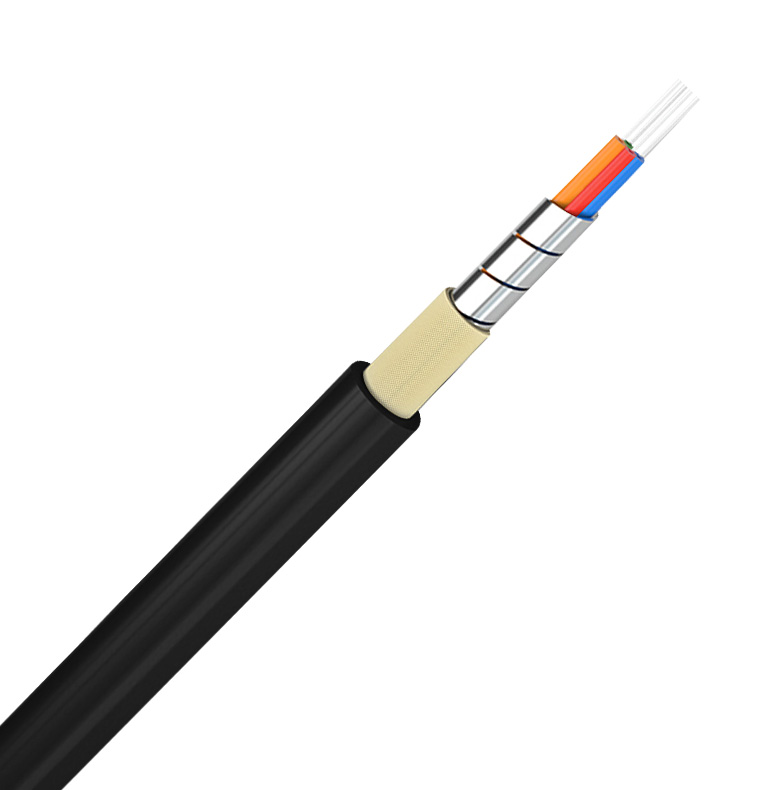

超輕型鎧裝野戰光被復線

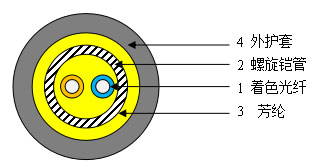

產品結構
產品描述
超輕型鎧裝野戰光被復線是光佳光電公司自主研發的一款新型的、超輕的、高機械強度的及優良導光率的野戰光纜。產品采用了多項******的工藝和新型的材料，專門針對野戰和應急條件下快速布線組建光網絡需求而設計的，適合單兵操作、反復使用的光纜。被復線組件由超輕型鎧裝野戰光纜、輕質耐用的鋁合金線盤、高精度野戰接頭以及轉換線組成，根據需要還以可配置航空箱、專業的搶修工具。本組件***顯著的特點是光纜外徑小、體積小、重量輕、機械強度高、抗彎性好、傳輸穩定，是現在軍隊通信理想的工具。
產品特性
·體積小：外徑只有2.6~2.8mm, 500米組件只需要Φ30cm的線盤，比傳統的被復線體積很多；
·重量輕：光纜凈重小于8.5KG/km, 標準的1000米組件帶線盤不超過14KG,比傳統的被復線輕一半以上；
·強度高：光纜采用微小軟鋼管鎧裝，大量使用高模量芳綸芳，可以承受1000N以上的抗拉強度，5000N/10CM以上的抗壓強度；
·衰減?。汗饫|采用******工藝和特種的抗彎曲單模光纖，配以高精度野的戰接頭，可以一次連接高達20KM的鏈路，衰減值小于20dB.
·業務有量大：與傳統的被復線相比，光纖承載的數據業務大是其100倍以上，可以直接傳輸高清視頻。
| 光纖 | 外徑 | 允許拉伸 | 允許壓扁力 | ***小彎曲半徑 | 一般衰減 | 適用溫度范圍 |
|
|
|
| 長期 | 短期 | 長期 | 短期 | 動態 | 靜態 | 1310 | 1550 | 長期 |
|
|
| 1~2 | 2.5 | 800 | 1500 | 3000 | 5000 | 30 | 60 | ≤0.45 | ≤0.35 | -40～85℃ |
| 1~2 | 2.8 | 800 | 1500 | 3000 | 5000 | 30 | 60 | ≤0.45 | ≤0.35 | -40～85℃ |
| 4 | 3 | 800 | 1500 | 3000 | 5000 | 30 | 60 | ≤0.45 | ≤0.35 | -40～85℃ |
| 6 | 3.5 | 800 | 1500 | 3000 | 5000 | 30 | 60 | ≤0.45 | ≤0.35 | -40～85℃ |
