管道監測傳感光纜(SCTXG3Y-2A1a-3.5-BL)產品描述

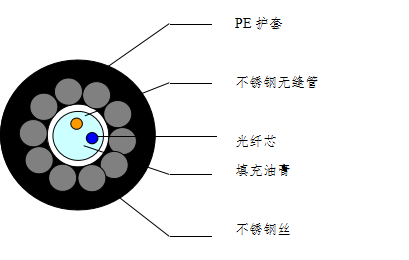

鋼絲絞合型測溫光纜是把傳感光纖放在一根不銹鋼無縫管內，這樣使光纜有很好的防水、防震性能；套管外面采用不銹鋼絲絞合加強；***外層采用PE護套防護。傳感光纖為滿足國際標準的多模光纖芯，有很好的拉曼散射特性。
產品特點
◇ 光纜防水、防震
◇ 外徑小，結構簡單，熱滲透快，測溫響應快。
◇ PE外護套，防水、防曬、抗老化，良好的電氣絕緣性能。
◇ 鋼絲絞合保護，使光纜有很強的抗拉力。
◇不銹鋼管保護光纖，使光纜有很強的抗壓扁力
用途
◇ 蒸汽管道、石油管道、電纜溝、煤礦礦井等光纖分布式測溫
光纜說明
| 項目 | 說明 |
尺寸外觀 | 光纜外徑 | 3.5mm士0.2mm |
標準長度 | 2000米 |
光纜顏色 | 黑色 |
材料 | 阻水材料 | 填充油膏 |
光纖松套管 | 不銹鋼無縫管SUS304 |
加強件 | 不銹鋼絲SUS201 |
外護套 | PE |
光纖 | 光纖類型 | 多模（62.5/125） |
光纖芯數 | 2 |
光纖顏色 | 按照光纖標準12色譜 |
光學特性 | 衰減 | ≤3.0dB/km(850nm) |
≤1.0dB/km(1300nm) |
有效群折射率 | 1.481(850nm) |
1.476(1300nm) |
機械特性 | 允許拉伸力 | 長期1000N |
短期2000N |
允許壓扁力 | 長期2000N/10cm |
短期4000N/10cm |
彎曲半徑 | 靜態15D （D為光纜直徑） |
| 動態25D （D為光纜直徑） |
環境特性 | 長期適用溫度 | -40℃~+85℃ |
重量 | 光纜凈重 | 30kg/1000m |
印字 | 內容 |
|
參照標準 | 國家標準 | GB/T 7424.2-2008；GB16280-2014 |
包裝 | 包裝材料 | 木軸 |
光纜需求表：
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 光纜 | 米 | 1130 | 單根長度1130米，配套封頭1個 |
2 | 光纜 | 米 | 1300 | 單根長度1300米，配套封頭1個 |
3 | 光纜 | 米 | 1400 | 單根長度1400米，配套封頭1個 |
4 | 光纜 | 米 | 1100 | 單根長度1100米，配套封頭1個 |
5 | 光纖熔接盒 | 個 | 2 |
|
