一、產品描述

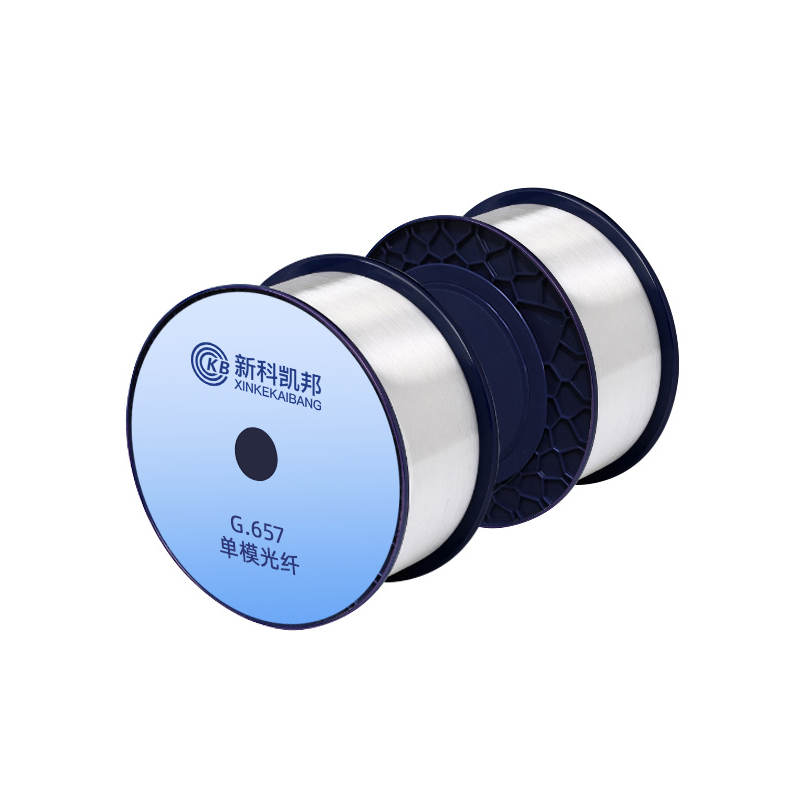

G.657單模光纖有更好的抗宏彎性能，是一種彎曲不敏感的低水峰光纖，可充分利用O+S+C+L波段（1260～1625nm）傳輸。有較低的偏振模色散（PMD），可以滿足高速率、長距離傳輸要求。目前G.657單模光纖有三種類別：G.657A1、 G.657A2和G657B3。
二、應用環境
G.657單模光纖主要用于特殊用途的短距離光纜；在O+S+C+L波段工作性能優異；FTTX高速光路由；還可以用于有較小彎曲半徑要求的光纜。
三、產品標準
G.657單模光纖按照標準制造，品質優于ITU-T建議的G.657和IEC 60793-2-50 B6類光纖技術規范以及國家標準GB/T 9771.7。
四、產品特點
1.在5毫米至15毫米彎曲半徑內，有優異的抗彎曲性能
2.低衰減適用于O+S+C+L工作波段的要求
3.完全兼容其它G.652單模光纖
4.低的偏振模色散（PMD）滿足高速率、長距離傳輸
5.******的幾何尺寸確保了低熔接損耗和高熔接效率
五、產品技術參數
G.657A1單模光纖 特性 |
特性 | 條件 | 數據 | 單位 |
光學特性 |
衰減 | 1310nm | ≤0.35 | dB/km |
1383nm(氫老化后) | ≤0.34 | dB/km |
1550nm | ≤0.22 | dB/km |
1625nm | ≤0.23 | dB/km |
相對波長的衰減變化 | 1285～1330nm 相對1310nm | ≤0.03 | dB/km |
1525～1575nm 相對1550nm | ≤0.02 | dB/km |
零色散波長 |
| 1300～1324 | nm |
零色散斜率 |
| ≤0.092 | ps/(nm2.km) |
偏振模色散系數PMD
單根光纖PMD***大值
光纖鏈路值（M=20，Q=0.01%)
典型值 |
|
≤0.20
≤0.10
0.04
| <table ke-zeroborder" border="0" cellspacing="0" style=";padding: 0px;border: none">
|
光纜截止波長λcc |
| ≤1260 | nm |
模場直徑MFD | 1310nm | 8.7±0.4 | μm |
1550nm | 9.9±0.5 | μm |
衰減不連續性 | 1310nm | ≤0.05 | dB |
1550nm | ≤0.05 | dB |
幾何特性 |
包層直徑 |
| 125±0.7 | μm |
包層不圓度 |
| ≤0.7 | % |
涂層直徑 |
| 245±10 | μm |
涂層/包同心度誤差 |
| ≤12.0 | μm |
芯/包同心度誤差 |
| ≤0.5 | μm |
翹曲度(半徑) |
| ≥4 | m |
環境特性（1310nm&1550nm&1625nm） |
溫度附加衰減 | -60℃ ～+85℃ | ≤0.03 | dB/km |
溫度～濕度循環附加衰減 | -10℃ ～+85℃，98%相對濕度 | ≤0.03 | dB/km |
浸水附加衰減 | 23℃，30天 | ≤0.03 | dB/km |
濕熱附加衰減 | 85℃和85%相對濕度，30天 | ≤0.03 | dB/km |
干熱老化 | 85℃，30天 | ≤0.03 | dB/km |
機械特性 |
篩選張力 |
| ≥9.0 | N |
宏彎10圈Ф30mm | 1550nm | ≤0.25 | dB |
宏彎10圈Ф30mm | 1625nm | ≤1.0 | dB |
宏彎1圈Ф20mm | 1550nm | ≤0.75 | dB |
宏彎1圈Ф20mm | 1625nm | ≤1.5 | dB |
剝離力 | 平均值 | 1.0~5.0 | N |
峰值 | 1.3~8.9 | N |
動態疲勞參數 |
| ≥20 |
|
交貨長度 | 2.1~50.4 | km/盤 |
