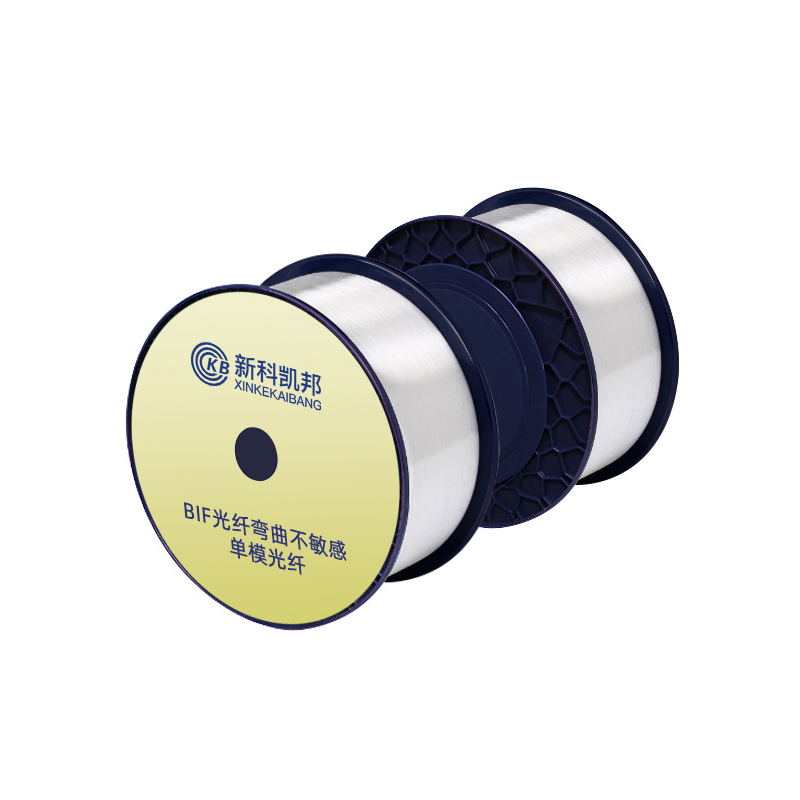

BIF光纖(彎曲不敏感單模光纖)
一、產品介紹
小彎曲半徑抗彎單模光纖有良好的抗宏彎性能，***低彎曲半徑可達3mm；有較低的光纖衰減和優良的幾何尺寸特性，可以滿足小彎曲半徑等復雜環境的傳輸要求，在很小的彎曲半徑下具有很低的附加損耗，在1310和1550兩個通信窗口工作性能優異，同時具備優異的機械性能，產品系列具備耐高溫涂層型號,為更加復雜環境的應用提供良好的支持。
二、產品特點
- 3至15毫米彎曲半徑內，有優異的抗彎曲性能
- 低宏彎波段可擴展到L工作波段的要求
- 在很小彎曲半徑下表現出優異WDL/PDL的性能
- 低衰減的O+C+L波段
三、產品指標
(普通涂層型號BIF-N / 耐高溫涂層型號BIF-H)
特性 | 條件 | 數據 | 單位 |
光學特性 |
衰減系數 | 1310nm 1550nm 1625nm | ≤0.50 ≤0.35 ≤0.35 | dB/km dB/km dB/km |
模場直徑 | 1310nm 1550nm | 6.5±1.0 7.4±1.0 | μm μm |
幾何特性 |
包層直徑 |
| 124.8±1.0 | μm |
包層不圓度 |
| ≤1.0 | % |
涂層直徑 |
| 245± 7 | μm |
芯/包同心度誤差 |
| ≤1.0 | μm |
盤長 |
| ≥2.70km/reel |
機械特性 |
篩選張力 |
| ≥100 | Kpsi |
涂層剝離力 |
| 1.3～8.9 | N |
動態疲勞參數 |
| ≥20 |
|
環境特性（1310nm、1550nm、1625nm） |
溫度附加衰減 | -60℃～+85℃ | ≤0.05 | dB/km |
溫度～濕度循環附加衰減 | -10℃～+85℃，98%相對濕度 | ≤0.05 | dB/km |
浸水附加衰減 | 23℃，30天 | ≤0.05 | dB/km |
濕熱附加衰減 | 85℃和85%相對濕度，30天 | ≤0.05 | dB/km |
干熱老化附加衰減 | 85℃ | ≤0.05 | dB/km |
宏彎附加衰減 |
1 turns Ф15mm | 1550nm | ≤0.10 | dB |
1 turns Ф15mm | 1625nm | ≤0.15 | dB |
1 turns Ф5mm | 1550nm | ≤0.50 | dB |
1 turns Ф5mm | 1625nm | ≤0.50 | dB |
