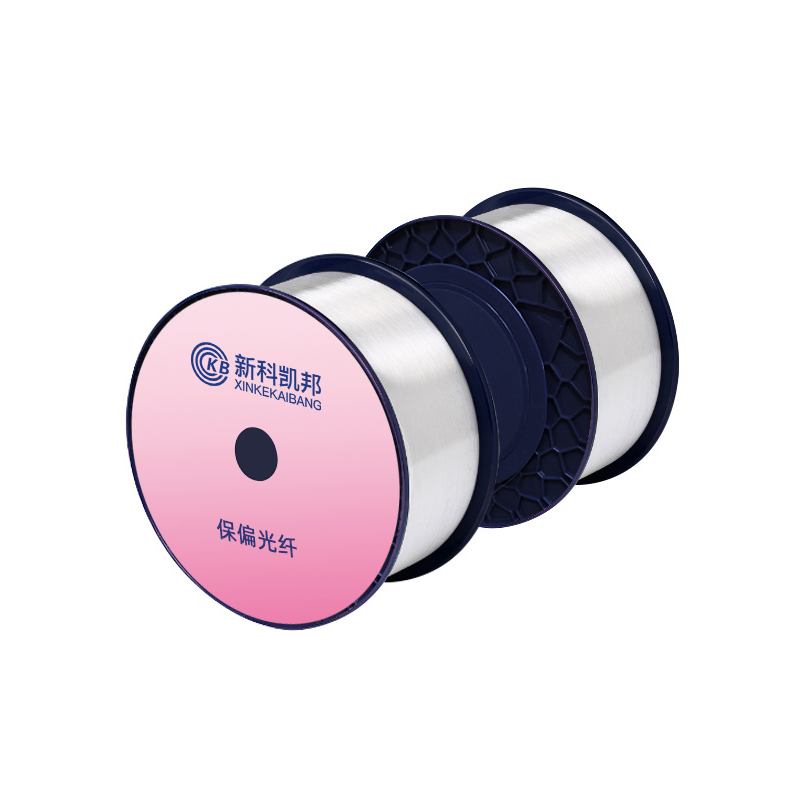

保偏光纖
一、產品介紹
保偏光纖產品是專為光纖陀螺（FOGs）和偏振敏感器件設計的特種光纖,采用自主設計的新型結構，其包含完美而對稱的“雙圓形”應力單元，纖芯與貓眼中心三點一線，為高偏振串音提供了可靠性技術保障；同時，自行設計并制備的全合成深摻雜硼棒，可以靈活設計并制備不同拍長的保偏光纖。
二、產品特點
- 優良的偏振串音性能
- 低衰減性能
- 優良的全溫偏振串音性能
三、應用領域
四、產品技術參數
光纖類型 | PM1550 | PM1550 | PM1550 |
A-80/165 | B-125/250 | C-125/250 |
光學特性 |
工作波長 | nm | 1550 |
截止波長 | nm | 1290- 1520 |
模場直徑 | μm | 6.5 士 1 | 6.5士 1 | 10.5± 1 |
衰減 | dB/km | ≤0. 8 | ≤0. 5 | ≤0.5 |
拍長 | mm | ≤3. 5 | ≤3. 5 | ≤5.0 |
典型偏振串音 | dB | ≤-40 @1550nm/4m |
偏振串音 | dB | ≤-30 @1550nm/100m |
幾何特性 |
包層直徑 | μm | 80.0± 1.0 | 125.0± 1.0 | 125.0± 1.0 |
涂層直徑 | μm | 165.0士 7.0 | 245.0± 7.0 | 245.0± 7.0 |
芯包偏差 | μm | ≤1.0 | ≤1.0 | ≤1.0 |
環境與機械性能 |
工作溫度 | ℃ | -50-85 |
張力水平 | kpsi | 100 |
盤長 | km | ≥0. 3 |
光纖類型 | PM1310 | PM1310 | PM1310 |
A-80/165 | B-125/250 | C-125/250 |
光學特性 |
工作波長 | nm | 1310 |
截止波長 | nm | 1100-1290 |
模場直徑 | μm | 6.0± 1 | 6.0± 1 | 9.0± 1 |
衰減 | dB/km | ≤0.6 | ≤0.6 | ≤1.0 |
拍長 | mm | ≤3.0 | ≤3.0 | ≤4.0 |
典型偏振串音 | dB | ≤ -40 @1310nm/4m |
偏振串音 | dB | ≤-30 @1310nm/100m |
幾何特性 |
包層直徑 | μm | 80.0±1.0 | 125.0± 1.0 | 125.0±1.0 |
涂層直徑 | μm | 165.0±7.0 | 245.0± 7.0 | 245.0±7.0 |
芯包偏差 | μm | ≤1. 0 | ≤1. 0 | ≤1.0 |
環境與機械性能 |
工作溫度 | ℃ | -50?85 |
張力水平 | kpsi | 100 |
盤長 | km | ≥0.3 |
