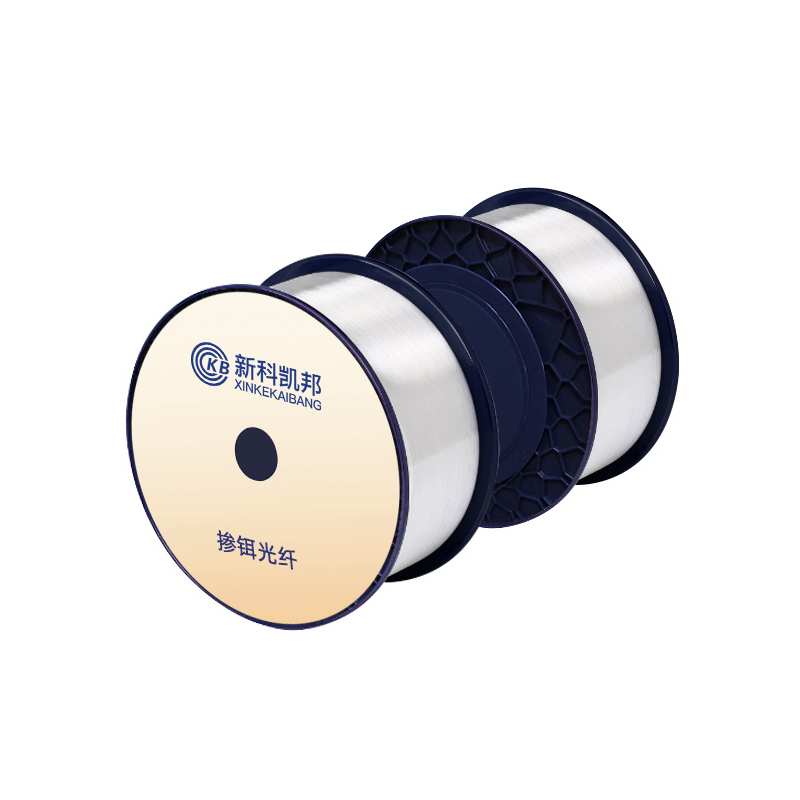

摻鉺光纖
一、應用環境
1530-1560nm波長范圍內,單波長數字光傳輸系統功率放大器、前置放大器和線路放大器,用于DWDM和Metro多波長光傳輸系統功率放大器、前置放大器和線路放大器 C波段高功率激光器及帶寬光源。
二、產品特點
- 高指標放大特性
- 杰出的幾何尺寸
- 精心設計的模場直徑,較小的熔接損耗
- 穩定的環境特性
三、指標參數
光纖性能指標 |
工作波長 | 1530-1560nm |
纖芯數值孔徑NA | 0.22±0.01 |
模場直徑 | 5.7±0.8μm @1550nm |
截止波長 | 920±50nm |
吸收系數 | 10±3.00dB/m near 1530 nm 8±3.50dB/m near 980 nm |
幾何尺寸與材料指標 |
包層直徑 | 125.0 ± 2.0 μm |
纖芯直徑 | 3.5 ± 0.6 μm |
涂層直徑 | 245.0 ± 15.0 μm |
包層同心度 | ≤1.00 μm |
涂層材料 | UV Cured,Dual Acrylate |
工作溫度 | -40 to 85℃ |
