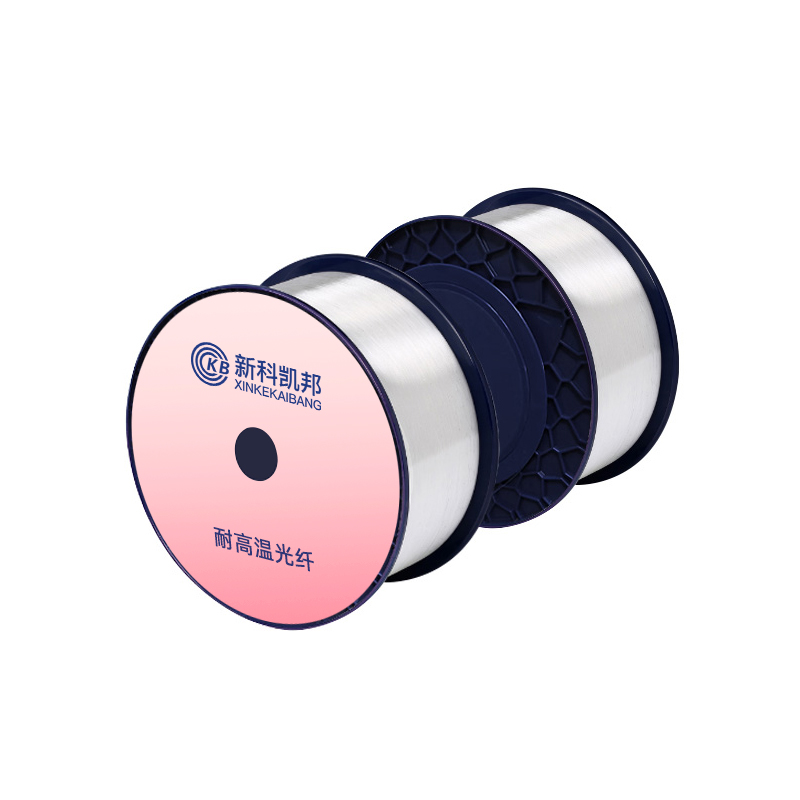

耐高溫光纖
一、產品介紹
耐高溫光纖采用自主知識產權的PCVD工藝技術制造而成，具有良好的光學特性、優異的動態疲勞特性以及很高的抗張強度，具有良好的高溫條件下光學性能、機械性能的穩定保持特性，具有高低溫連續劇烈變換時的性能穩定保持特性，能適應各種復雜環境的使用要求。耐高溫光纖有200℃和350℃兩種極限工作溫度區間的系列光纖品種。
二、產品技術參數
工作溫度極限區在200度的常規光纖產品
采用聚丙烯酸樹脂作為涂層 |
參數指標 | HTMF | HTHF | HTSF |
纖芯直徑（μm） | 50±3.0 | 62.5±3.0 | 一 |
包層直徑（μm） | 125±2.0 | 125±2.0 | 125±2.0 |
包層不圓度（%） | ≤1 | ≤1 | ≤1 |
纖芯/包層同心度（μm） | ≤2 | ≤2 | ≤0.8 |
涂覆層直徑（μm） | 245±15 | 245±15 | 245±15 |
涂覆層/包層同心度（μm） | ≤12 | ≤12 | ≤12 |
數值孔徑 | 0.200±0.015 | 0.275±0.015 | 一 |
模場直徑（μm）@1310nm | 一 | 一 | 9.2±0.4 |
模場直徑（μm）@1550nm | 一 | 一 | 10.4±0.8 |
帶寬(MHz . km) @850nm | ≥300 | ≥160 | 一 |
帶寬(MHz . km) @1300nm | ≥300 | ≥300 | 一 |
篩選強度 | 100 | 100 | 100 |
工作溫度范圍（℃） | -55 to +200 | -55 to +200 | -55 to +200 |
短期（℃） | 200 | 200 | 200 |
長期（℃） | 150 | 150 | 150 |
衰減(dB/km) @1550nm | 一 | 一 | 0.27 |
衰減(dB/km) | ≤0.7 @1300nm | ≤0.8 @1300nm | 0.45 @1310nm |
衰減(dB/km) @850nm | 2.8 | 3.0 | 一 |
截止波長 | 一 | 一 | ≤1290nm |
工作溫度極限區在350度的常規光纖產品
采用聚酰亞胺作為涂層 |
參數指標 | HTMF | HTHF | HTSF |
纖芯直徑（μm） | 50±3.0 | 62.5±3.0 | 一 |
包層直徑（μm） | 125±2.0 | 125±2.0 | 125±2.0 |
包層不圓度（%） | ≤1 | ≤1 | ≤1 |
纖芯/包層同心度（μm） | ≤2 | ≤2 | ≤0.8 |
纖芯直徑（μm） | 50±3.0 | 62.5±3.0 | — |
涂覆層直徑（μm） | 155±5 | 155±5 | 155±5 |
涂覆層/包層同心度（μm） | 10 | 10 | 10 |
數值孔徑 | 0.200±0.015 | 0.275±0.015 | 一 |
模場直徑（μm）@1310nm | 一 | 一 | 9.2±0.4 |
模場直徑（μm）@1550nm | 一 | 一 | 10.4±0.8 |
帶寬(MHz . km) @850nm | ≥300 | ≥160 | 一 |
帶寬(MHz . km) @1300nm | ≥300 | ≥300 | 一 |
篩選強度 | 100 | 100 | 100 |
工作溫度范圍（℃） | -55 to +350 | -55 to +350 | -55 to +350 |
短期（℃） | 350 | 350 | 350 |
長期（℃） | 300 | 300 | 300 |
衰減(dB/km) @1550nm | 一 | 一 | 0.27 |
衰減(dB/km) | ≤1.2 @1300nm | ≤1.4 @1300nm | 0.45 @1310nm |
衰減(dB/km) @850nm | ≤3.2 | ≤3.7 | 一 |
截止波長 | 一 | 一 | ≤1290nm |
進行衰減測試時，需以1~2g張力復繞在直徑大于35cm盤具上進行測試。 |
