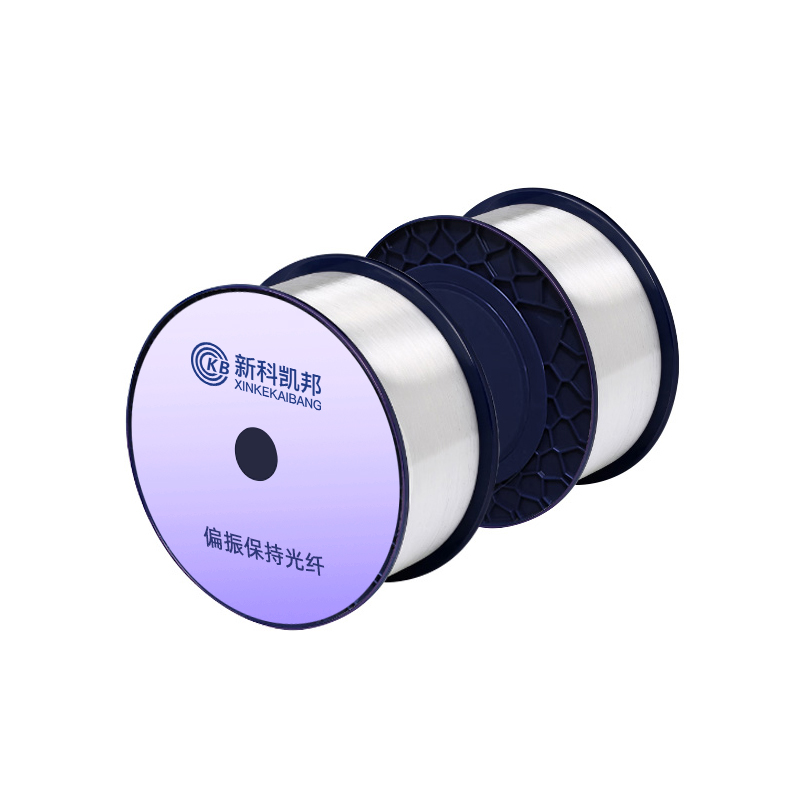

偏振保持光纖
一、產品描述
保偏光纖采用發明專利技術制備而成，具備從保偏芯棒、硼應力棒、母棒鉆孔一次成型的整套專有技術。
保偏光纖產品是專為光纖陀螺（FOGs）和偏振敏感器件設計的特種光纖,采用熊貓型結構（Panda），其包含完美而對稱的“雙圓形”應力單元，纖芯與貓眼中心三點一線，為高偏振串音提供了可靠性技術保障；同時，自行設計并制備的全合成深摻雜硼棒，可以靈活設計并制備不同拍長的保偏光纖。
二、產品特點
- 優良的偏振串音性能(Good performance of crosstalk)
- 低衰減性能(Low attenuation)
- 優良的全溫偏振串音性能（－50℃～85℃）(Wide operation temperature)
- 靈活的拍長設計(customized beat length)
- 幾何尺寸一致性好(perfect Geometry)
- 易于熔接，熔接損耗低(Easy to splice)
- 端面研磨可靠性高(stable fiber end for fiber jumper process)
三、產品指標
光纖類型 | PM1310 | PM1310 | PM1310 | PM1310 |
A80/135 | A80/165 | A125/245 | C125/245 |
光學特性 |
工作波長 | nm | 1310 |
截止波長 | nm | 1100－1290 |
模場直徑 | μm | 6.0±1 | 6.0±1 | 6.0±1 | 9.0±1 |
衰減 | dB/km | ≤0.6 | ≤0.6 | ≤0.6 | ≤0.5 |
拍長 | mm | ≤3.0 | ≤3.0 | ≤3.0 | ≤4.0 |
偏振串音 | dB | ≤－22 @1310nm/1000m |
幾何特性 |
包層直徑 | μm | 80.0±1.0 | 80.0±1.0 | 125.0±1.0 | 125.0±1.0 |
涂層直徑 | μm | 135.0±3.0 | 165.0±5.0 | 245.0±7.0 | 245.0±7.0 |
芯包偏差 | μm | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
環境與機械性能 |
工作溫度 | ℃ | －50～85 |
張力水平 | kpsi | 100 |
盤長 | km | ≥0.3 |
