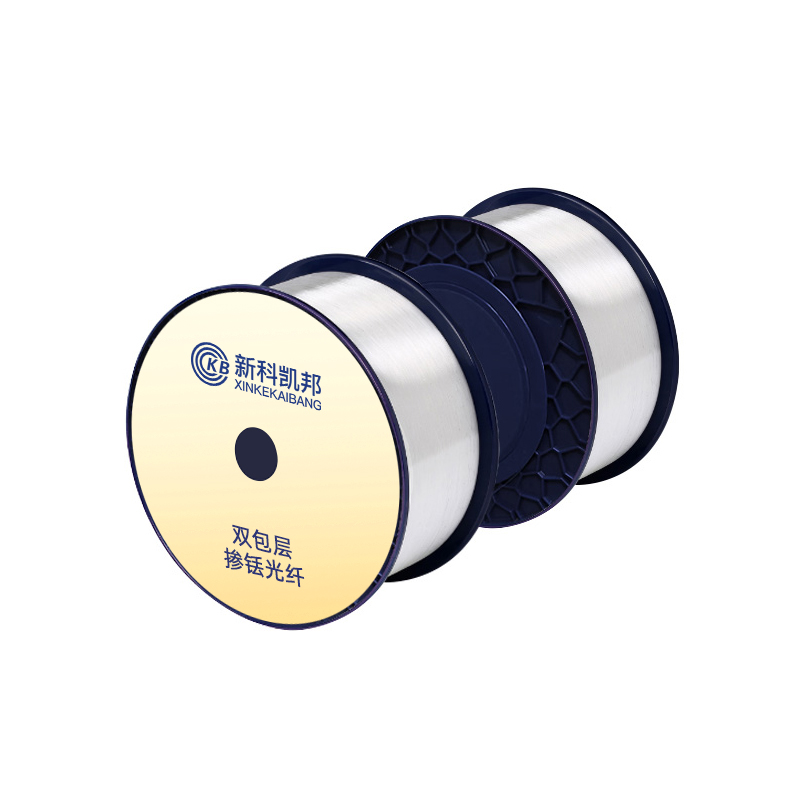

雙包層摻銩光纖
一、應用環境
雙包層摻銩光纖主要用于2μm波長光纖激光器的增益介質，2μm波段是人眼安全波長波段，這種光纖激光器在激光測距、激光雷達以及激光微創醫療等領域獲得重大應用，還可以作為參量振蕩器（OPO）等3～5μm長波長激光器件的泵浦光源。1900～2100nm波長可調諧，高功率光纖放大器和激光器，S波段光纖放大器
二、產品特點
杰出的幾何尺寸，穩定的環境特性
精心設計的模場直徑，較小的熔接損耗
三、產品技術參數
雙包層摻銩光纖 特性 |
| LMA-DTDF10/125 | LMA-DTDF22/250 | LMA-DTDF25/400 |
纖芯直徑，μm | 10±0.2 | 22.0±0.5 | 25.0±0.5 |
Tm摻雜比重，Wt% | 3.5±0.5 | 2.2±0.2 | 3.5±0.5 |
芯數值孔徑（NA） | 0.15±0.02 | 0.15±0.02 | 0.08±0.02 |
內包層幾何形狀 | 六邊形 | 六邊形 | 六邊形 |
內包層直徑，μm | 125 | 250 | 400 |
外包層厚度，μm | 40±5 | 50±5 | 50±5 |
內包層數值孔徑（NA） | 0.46±0.02 | 0.46±0.02 | 0.46±0.02 |
四、光學性能指標
光學性能指標 |
型號 | SM-DTDF-9/125 | LMA-DTDF-25/400 |
工作波長 | 1950 - 2100 nm | 1950 - 2100 nm |
纖芯數值孔徑 NA | ≤ 0.12 | 0.08 ± 0.02 |
內包層數值孔徑 NA | ≥ 0.46 | ≥ 0.46 |
內包層形狀 | 八邊形 | 八邊形 |
包層峰值吸收 | 3.5 ± 1.0 dB/m at 793 nm | 1.60 ± 0.70 dB/m at 793 nm |
五、幾何尺寸與材料指標
幾何尺寸與材料指標 |
石英包層直徑 (角對角) | 125.0 ± 3.0 μm | 400.0 ± 15.0 μm |
纖芯直徑 | 9.0 ± 1.0 μm | 25.0 ± 2.0 μm |
涂層直徑 | 245.0 ± 15.0 μm | 550.0 ± 20.0 μm |
芯包同心度 | ≤ 3.00 μm | ≤ 3.00 μm |
外包層材料 | 低折射率涂料 | 低折射率涂料 |
石英包層直徑 (角對角) | 125.0 ± 3.0 μm | 400.0 ± 15.0 μm |
