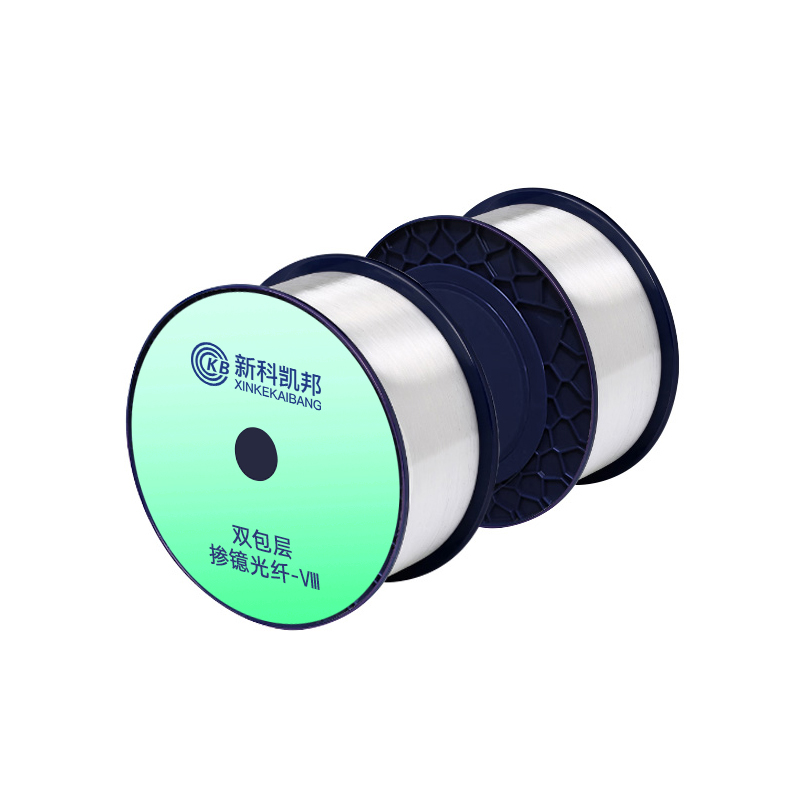

雙包層摻鐿光纖-Ⅷ

光學性能指標

型號

LMA-DYDF-10/130-Ⅷ

LMA-DYDF-20/130-Ⅷ

工作波長

1060 - 1115 nm

1060 - 1115 nm

纖芯數(shù)值孔徑 NA

0.070 ± 0.005

0.080 ± 0.005

內(nèi)包層數(shù)值孔徑 NA(5%)

≥ 0.46

≥ 0.46

包層吸收

1.80 ± 0.35 dB/m at 915 nm

4.90 ± 0.50 dB/m near 975 nm

2.65 ± 0.50 dB/m at 915 nm

7.82 ± 0.25 dB/m near 975 nm

包層損耗

≤15 dB/km @ 1200nm

≤15 dB/km @ 1200nm

幾何尺寸與材料指標

石英包層直徑 (邊對邊)

128.0 ± 2.0 μm

128.0 ± 2.0 μm

纖芯直徑

11.0 ± 1.0 μm

20.0 ± 2.0 μm

涂層直徑

245.0 ± 15.0 μm

245.0 ± 10.0 μm

芯包同心度

≤ 2.00 μm

≤ 2.00 μm

外包層材料

低折射率涂料

低折射率涂料
