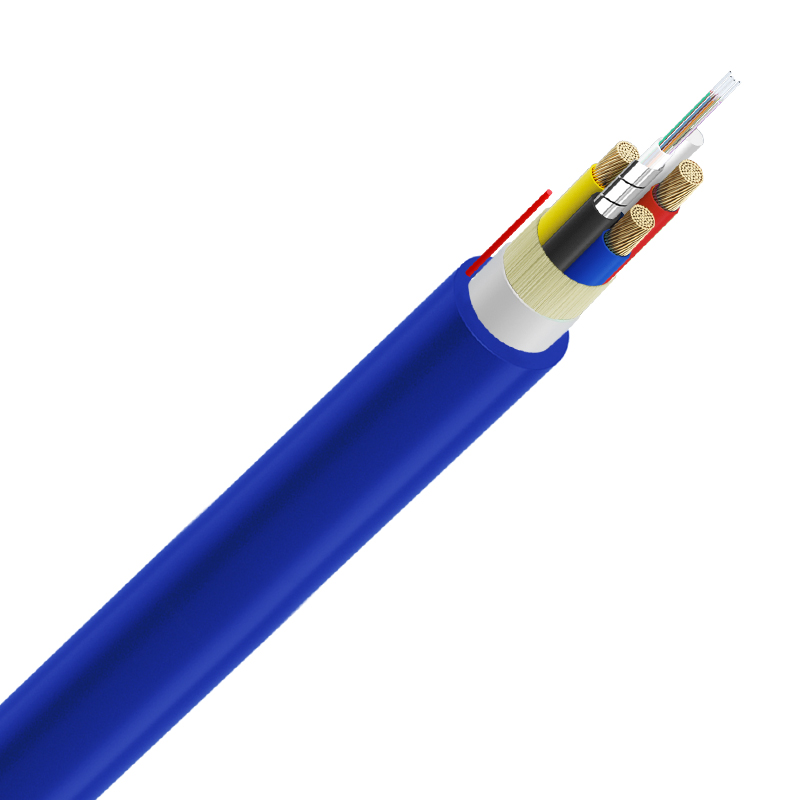

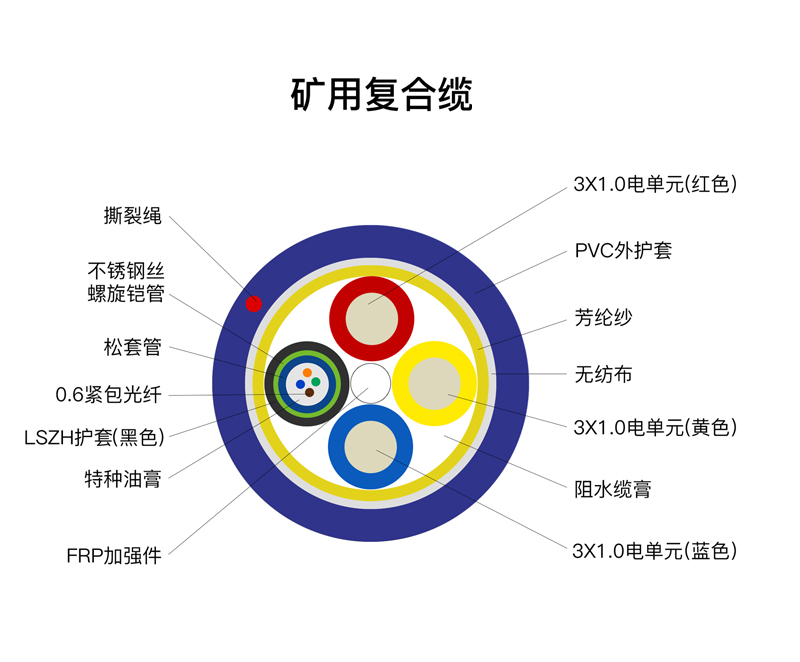

1. 結構組成
光纖單元：單模（SM，如G.652D）或多模（OM1/OM2/OM3/OM4），芯數常見4~48芯。
導電單元：銅導體（如鍍錫銅線），截面積通常為1.5 mm2、2.5 mm2、4 mm2等，用于供電或信號傳輸。
護套材料：阻燃聚氯乙烯（PVC）、無鹵阻燃聚烯烴（LSZH）或煤礦專用阻燃材料（符合MT818標準）。
加強件：鋼絲或非金屬加強芯（如FRP），增強抗拉強度。
2. 關鍵參數
項目 | 典型參數 |
光纖類型 | 單模（1310/1550 nm）或多模（850/1300 nm） |
導體截面積 | 1.5 mm2、2.5 mm2、4 mm2（根據電流需求選擇） |
額定電壓 | 450/750 V 或 0.6/1 kV |
抗拉強度 | ≥1000 N（根據鎧裝類型不同） |
彎曲半徑 | ≥15×電纜直徑（靜態） / ≥20×（動態） |
阻燃等級 | 符合MT/T 818.14-1999或GB/T 18380.3 |
防爆性能 | 通過煤礦安全認證（如MA、KA標志） |
3. 環境適應性
溫度范圍：-20°C ~ +70°C（井下長期工作溫度）。
耐壓性能：能承受機械沖擊和擠壓（符合MT/T 386標準）。
防水性能：部分型號具備阻水層（如縱包阻水帶）。
4. 標準規范
行業標準：MT/T 818（煤礦用電纜）、MT/T 772（煤礦通信電纜）。
安全認證：需取得國家礦用產品安全標志（MA認證）。
注意事項
選型時需根據井下環境（如瓦斯等級、巷道條件）確定阻燃和防爆等級。
敷設時需避免過度彎曲或拉伸，確保光纖傳輸性能。
如需具體型號的詳細參數，建議提供使用場景或參考生產廠家的技術手冊（如亨通、中天等礦用電纜廠商）。
