弧光保護系統

HG-ARC是一個模塊化系統，包括通訊管理機總控單元、弧光保護裝置單元、弧光擴展單元、弧光單元組成;弧光單元包括弧光、專用光纖、光電轉換器，弧光通過光纖與保護裝置內的光電轉換器連接(如增加數量，可以通過弧光擴展器來實現，弧光、弧光擴展器和弧光之間采用專用光纜連接)。

　　由于配置模塊化，系統適合于各種不同場合的電弧光保護應用, 可以組成只有一個母線弧光保護單元的簡單系統，可以組成包含多個單元，能用于選擇性電弧光保護的復雜系統。

　　本系統通過通訊管理機單元和站內監控系統通信，母線弧光保護單元、饋線弧光保護單元可選配2路以太網、1路485和1路CAN口，通信規約支持部頒IEC60870-5-101、104和IEC61850等常用通訊規約標準，可方便地接入站內綜自系統。

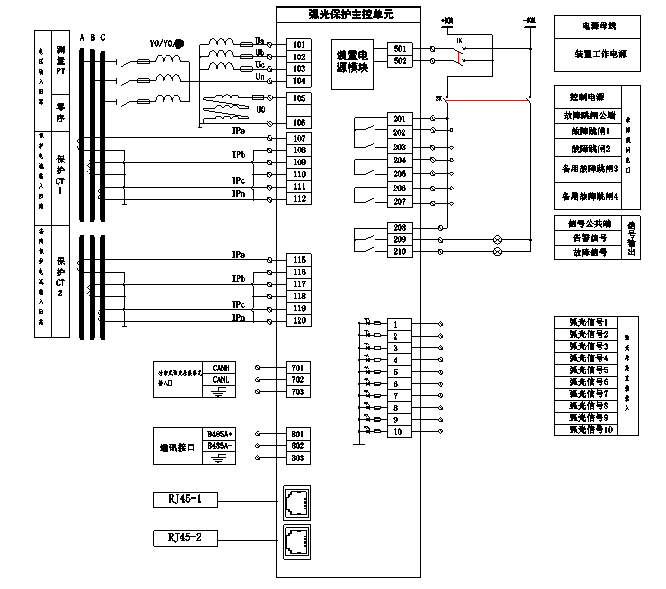

　　系統構成示意圖如下圖所示：

　　2.1弧光保護裝置簡介

　　弧光保護裝置是電弧光保護系統的核心部件，負責輸入量的采集、測量、計算及邏輯判斷，實現系統的各項保護邏輯、與站內監控系統通信、自檢及輔助功能。

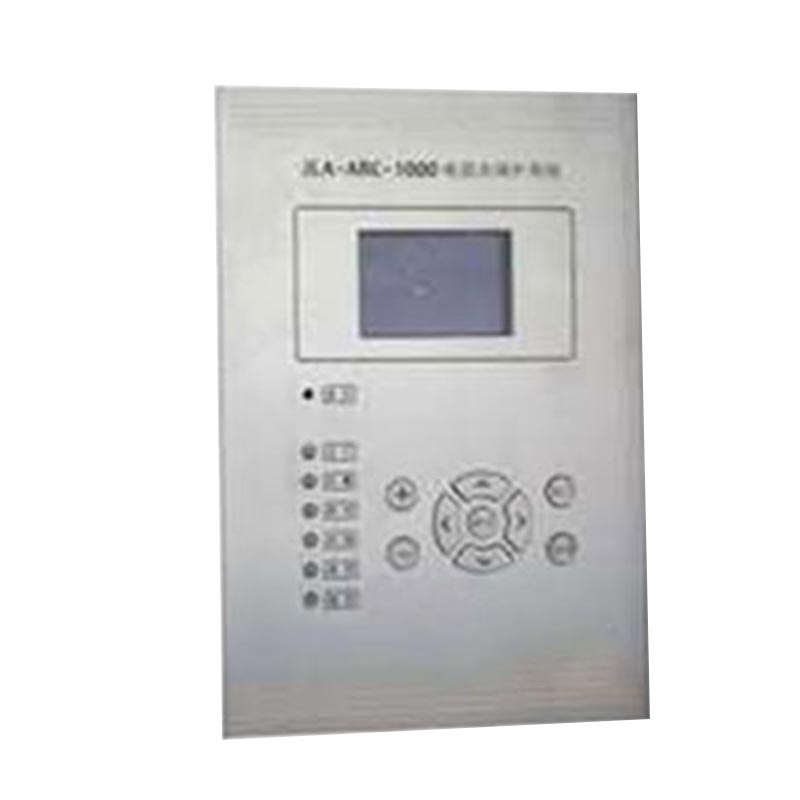

　　裝置機箱采用“前置后插式”結構，即液晶顯示板前置，插件后插，維護方便。

　　弧光保護系統

　　2.2弧光保護裝置工作原理

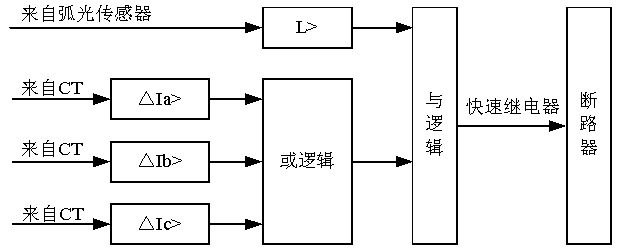

　　電弧光保護以電流單元為基礎分組，弧光可以整定關聯到任意一組電流信號上。當弧光單元把光信號從弧光傳感器傳輸?shù)街骺貑卧獣r(shí)，并且同時電流啟動元件動作，電弧光保護動作;裝置可選擇弧光信號動作單判據作為動作邏輯判斷。

　　HG-ARC電弧光保護裝置是基于微型計算機應用技術開發出的具有優良性能的高新電力自動化產品，其特點如下：

　　(1) HG-ARC電弧光保護裝置具有多種數據采集和處理能力;

　　(2) 整體設計數字化、成套化、模塊化，方便生產調試與現場的運行維護;

　　(3) 完整的斷路器控制回路;

　　(4) 友好的人機界面，導航菜單式操作，簡捷、方便、直觀;

　　(5) 采用過流及弧光雙重判據，可靠性高、符合電磁兼容標準;

　　(6) 新型光纖連接傳輸，光電轉換在裝置內完成，抗電磁干擾能力強;

　　(7) 采用過濾干擾光的新型紫外光弧光傳感器和可見光傳感器，具有過濾干擾光的功能，避免可見光傳感器受環境光照影響引起誤動;

　　(8) 出口跳閘時間小于20ms，遠快于傳統的母線保護，對開關柜的內部弧光故障總切除時間可以控制在100ms以內;

　　(9) 跳閘出口邏輯可編程;

　　(10) 各功能模塊，提高系統的可靠性,裝置集測量、控制、通信等多種功能，可就地、遠方控制操作;

　　(11) 測量多路模擬量弧光傳感器數據，可對弧光傳感器數據進行量化，光強精度誤差不超過10，也可接入多路非線性弧光傳感器，弧光判據根據光強和光譜成分比例2個關鍵指標，能可靠的把干擾光源與弧光源進行區別，實現100準確動作;

　　(12) 接線方便，適用于各類高壓以及低壓系統的三相三線或三相四線系統。
