HG-M06 光纖多通道甲烷檢測儀模塊


13031060853

產品詳情

一、概述
HG-M06 光纖多通道甲烷檢測儀模塊是我公司研發的新一代甲烷氣體檢測儀器，采用******的窄帶光譜吸收技術，通過光信號進行傳輸和測量，具有功耗低、精度高、響應快、無需調校、性能穩定、壽命長、信號傳輸距離遠等優點。適用于電纜、城市管廊、煤礦巷道等環境的甲烷氣體或可燃氣體的監測。
二、功能特點
響應快：響應時間小于7s；
抗干擾：采用窄帶激光，對甲烷氣體具有選擇性，不受其它氣體干擾；
智能化：具有自診斷功能；
壽命長：5 年
多通道：同時檢測 6 個不同位置的甲烷氣體（可擴展模塊）；
三、外形結構及工作原理
3.1 外形結構

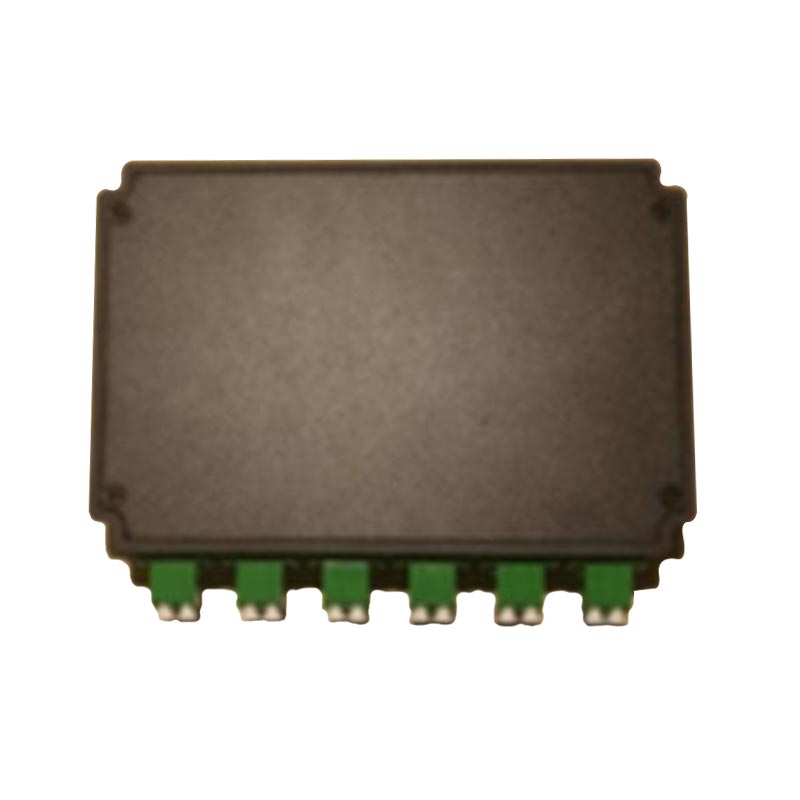

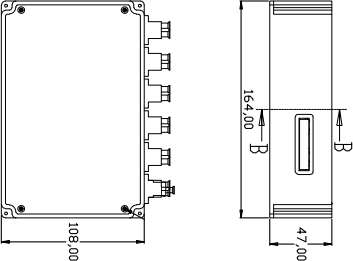

1、儀器（164x108x47mm）

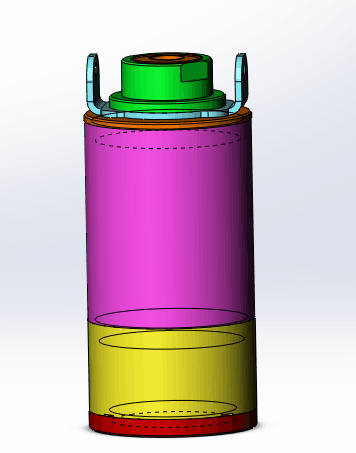

2、（φ46x103mm）

3.2工作原理
該設備利用介質對光吸收而使光產生衰減這一特性制成吸收型光纖甲烷檢測設備。本系統使用 1.653um 處吸收峰來檢測甲烷濃度。工作時，儀器光源發出的光經傳輸光纜傳送到現場光纖甲烷，有甲烷氣體時，光在甲烷轉化內被吸收后光強發生變化，經同一傳輸光纜回送到裝置的解調儀進行解調，通過檢測光強的變化，便確定出現場的甲烷濃度值。
四、主要技術參數
參數描述

參數描述	單位	技術指標
檢測氣體	NA	甲烷
采樣方式	NA	光纖式
傳感器類型	NA	激光光譜吸收
量程		0-100
精度		（0-1 時）	±0.05
精度		（1-100 時）	真值的±5
工作環境	℃	環境溫度	0-40
		相對濕度	小于 98
	kPa	環境壓力	80-116
	m/s	風速	小于 8
響應時間	s	7
通道數	NA	14（可擴展）
檢測距離	Km	1
動態范圍	B	10
工作溫度范圍	℃	0 – 40
供電電壓	AC	220±10V （模塊 DC5V）
通訊方式	NA	RS485
通訊協議	NA	標準協議
機械尺寸	mm	164ⅹ108 ⅹ47（長ⅹ寬ⅹ高）

五、使用說明

模塊傳感器連接圖

儀器傳感器連接圖
1、光纖多通道甲烷檢測儀可通過網線、RS485 與監測主機通訊；
2、光纖甲烷傳感器尾纖通過光纜接續盒與多芯主光纜內單模光纖連接在一起，將甲烷監測信號傳輸至LSGJG-M14 光纖多通道甲烷檢測儀內。
通過膨脹螺絲將L 型支架固定到電纜側壁上，采用螺母將甲烷傳感器固定在支架上，其中傳感器與側壁距離375px，與頂部距離750px。

光纖甲烷傳感器安裝示意圖
3、通訊協議
模塊通訊采用標準協議。
六、保養及維護
1、傳感正常使用狀態下，需6個月通標準氣檢測一次。在通氣期間，通過上位機監測軟件監測，每次通氣不少于三分鐘。如果測量數據有誤差，可通過系數校準進行調整，無需重新標定。
2、在正常使用過程中，需定期傳感保護殼通氣口處的泥灰，以確保環境氣體進入傳感器。
3、如遇到無法解決的問題，請聯系廠家，不可擅自拆卸傳感。
七、儲存與運輸
儀器在運輸過程中，不允許受劇烈機械沖擊和曝曬雨淋，不得倒置、摔擲、翻滾、重壓。
產品應貯存在環境溫度-40℃～﹢60℃的干燥、清潔、通風良好、無腐蝕性介質且應遠離火源和熱源的倉庫內。
八、開箱及檢查
對照裝箱單，檢查包裝箱及箱內物品、資料（產品數量、說明書、合格證、隨箱附件等）是否齊全。產品外觀應完好，標志齊全。
包裝箱內應有下列配件及文件：
HG-M06光纖多通道甲烷檢測儀（1臺）/（6個）；標定氣嘴（1個）；
粉末冶金備件（1個）；出廠檢驗報告（1份）；
