第1章 概述

1U緊湊型多業務光端機，它利用光纖復用技術，將FXS、FXO、磁石等話音信號和RS232、以太網等復用1條光線路上進行傳輸。設備采用模塊化設計，集成度高，配置靈活。設備提供4路以太網，4路E1，適合電力、公安、軍隊、鐵路等需要多業務接入聯網的場合，是用戶的理想選擇。

第2章 產品特點

◆   提供4路100M以太網，物理隔離，總帶寬為400M

◆   提供4路E1

◆   主板提供1路RS232數據

◆   提供32個插槽，支持FXS/FXO、磁石、熱線等音頻接口及RS232/RS485等數據接口

◆*大業務傳輸能力

32路FXS/FXO + 4個物理隔離100M以太網 + 4*E1 +1路RS232

16/32路FXS/FXO/磁石 + 4個物理隔離100M以太網+4E1

◆   光路中斷故障轉移功能，當光路線路故障時不往以太網接口發LINK信號,

傳遞給對端設備

◆   以太網接口10M/100M，全/半雙工自適應

◆   以太網口支持AUTO-MDIX

◆   支持來電顯示

◆   提供雙/單纖、不同波長與發光功率等多種光接口配置

◆   豐富的工作狀態指示燈，可方便、準確地了解設備接口、鏈路的工作狀態

第3章 技術指標

◆ 光接口

光線路速率: 1.25 Gb/S

光線路編碼: mBnB

光接收靈敏度優于-34dBm

連接器：FC/SC

傳輸距離：20km/40Km/60Km/80Km可選

◆ E1接口

提供4路E1接口

接口碼型：   HDB3碼
線路速率：   2.048Mbp/s±50ppm
接口阻抗：   75Ω /非平衡， 120Ω /平衡

物理接口：   BNC(75Ω)
標準：       ITU-T G.703、G.704
抖動特性：   滿足G.704和G.823

◆ FXS/FXO接口

交換側

           摘機阻抗：        < 500Ω

           掛機阻抗：        > 10KΩ

用戶側

環路阻抗： ≤2000Ω（包括話機）

空閑電路電壓 ≤ 50V

極性反轉時延：   < 50ms

撥號：            脈沖撥號單脈沖失真< 5ms

帶內音頻撥號總失真滿足話音接口特性

摘機時延：   < 100ms

頻率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 以太網接口

提供4路物理隔離百兆以太網、總帶寬400M

支持IEEE 802.3/802.3u
支持10/100M自適應，全雙工/半雙工自適應
支持交叉線直通線自適應

傳輸速率：   100Mb/S

物理接口：RJ45

◆ RS232接口

主板提供2路RS232數據，每插卡提供2路RS232數據

物理接口：RJ45

速率： 300~115200 b/S(主板) ,300～19200b/S（插卡）

◆ 話音編碼及信令方式

    16時隙隨路信令，符合ITU-T G.732

   A率PCM編碼，每話路64Kb/S,符合ITU-T G.711

◆ 供電

   -48V DC(-36～-72V)或220V AC(165～265V)可選

   整機功耗：小于30W

◆ 機械結構

19英寸1U

第4章 使用說明

4.1 設備組成說明

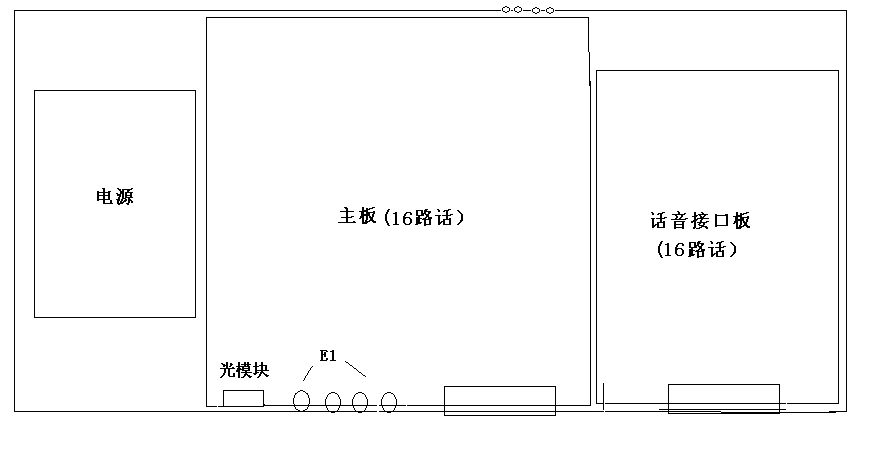

      如下圖所示，設備由電源、主板、話音接口板等組成。其中主板上有16個插槽，接口板上有16個插槽，可插入FXS/FXO、RS232，磁石、熱線等接口板。

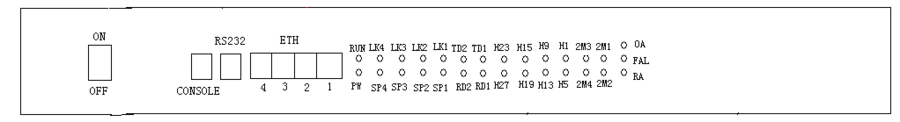

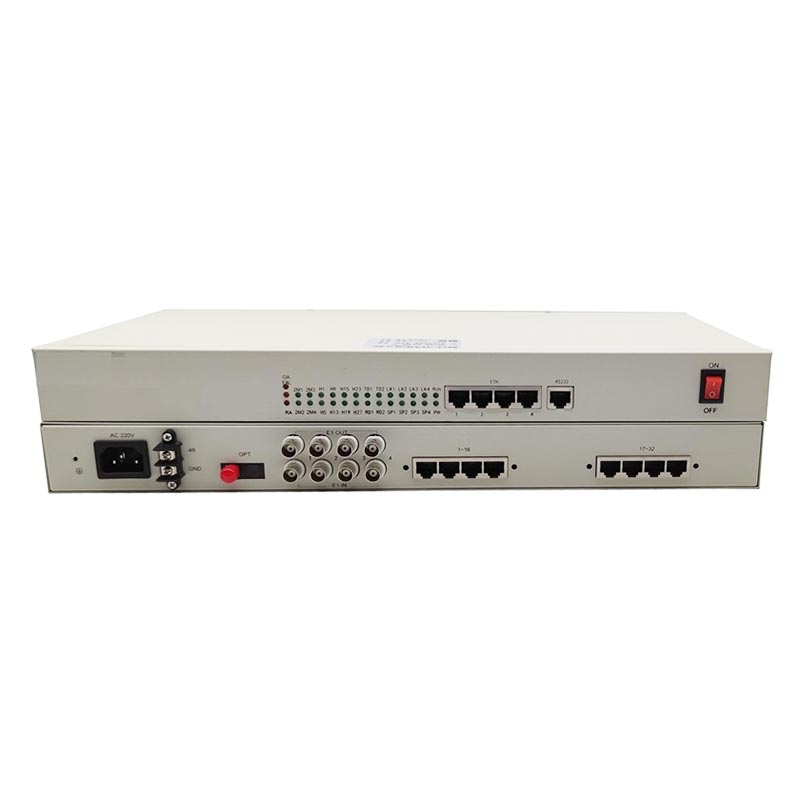

4.2 前面板說明

1、接口說明

ETH： 以太網RJ45接口，‘1’為******路，‘2’為第二路，‘3’為第三路，‘4’ 為第四路。接口信號安排見附表1

RS232：1路RS232數據接口， RJ45接口。引腳信號安排見附表3。

Console：監控RJ45接口，備用。數據格式為9600波特、8數據位、

無校驗位。引腳信號安排見附表2。

2、告警指示燈說明

OA:   收光告警。無收光信號時，紅燈亮。

FAL:   幀失步告警，當本端設備幀失步時，紅燈亮

RA:   對局告警。當對端設備幀失步時，紅燈亮。

2M（1~4）: E1輸入指示。當E1輸入信號正常時，對應的綠指示燈亮；當無E1

信號輸入時，對應的綠指示燈滅。‘1’對應******路，‘2’對應第二路，‘3’對應第三路，‘4’對應第四路。

H（1~27）:   話路摘掛機指示。當1~4路電話有1路摘機時，H1亮，沒有電話摘機

時，H1滅；當5~8路電話有1路摘機時，H5亮，沒有電話摘機時，H5滅；當9~12路電話有1路摘機時，H9亮，沒有電話摘機時，H9滅；當13~16路電話有1路摘機時，H13亮，沒有電話摘機時，H13滅；當17~20路電話有1路摘機時，H15亮，沒有電話摘機時，H15滅；當21~24路電話有1路摘機時，H19亮，沒有電話摘機時，H19滅；當25~28路電話有1路摘機時，H23亮，沒有電話摘機時，H23滅；當29~32路電話有1路摘機時，H27亮，沒有電話摘機時，H27滅。

LK:   以太網連接及數據收發指示。當以太網接口連接正常時，此燈常亮，當有數據

收發時，此燈閃爍。‘1’對應******路以太網，‘2’對應第二路以太網，‘3’對應第三路以太網，‘4’對應第四路以太網

SP:   以太網接口10M/100M指示，亮為100M，滅為10M?！?’對應******路以太網，‘2’對應第二路以太網，‘3’對應第三路以太網，‘4’對應第四路以太網

RUN: 設備工作指示燈。正常工作時閃爍。

TD:   主板RS232數據發送指示，有數據發送時亮。‘1’對應******路數據，‘2’對應第二路數據

RD: 主板RS232數據接收指示，接收數據時亮?！?’對應******路數據，‘2’對應第二路數據

PW:   電源指示燈，正常時亮（綠）

4.3 后面板說明

1~16： RJ45接口。前16路話音/數據接入端口，RJ45接口的引腳安排見

附表5，4

17~32： RJ45接口。后16路話音/數據接入端口，RJ45接口的引腳安排同1~16

E1 OUT: E1輸出端口?！?’對應******路，‘2’對應第二路，‘3’對應第三路，‘4’對應第四路

   E1 IN:   E1輸入端口?！?’對應******路，‘2’對應第二路，‘3’對應第三路，‘4’對應第四路

OPT:   光纖接入端口，FC接口。TX為光發送端，RX為光接收端

～220V: 220V電源接入端口

-48V DC:-48V直流電源接入端口。'PG’為保護地，‘GND’為電源地

        “-48V”為-48V電源

4.4 設備開通說明

   本設備開通時，不需要任何設置。需要說明的是,設備有局、戶端之分，設備安裝時，注意查看設備上的標識。局端設備的話音接口接交換機的用戶線，戶端設備的話音接口接電話機。

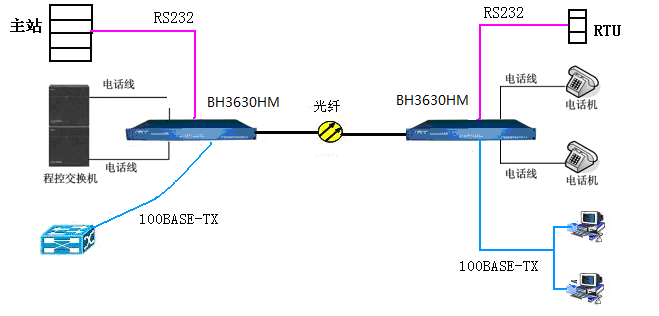

第5章 典型應用

第6章 附表

   1、以太網 RJ45引腳安排

2、RS232(主板) RJ45接口引腳安排

3、Console口引腳安排

4、FXS/FXO   RJ45引腳安排

5、RS232（插板） RJ45引腳安排
