八口百兆物理隔離光端機
一：概述
八口百兆物理隔離光端機是我公司研發為連接不同介質和8路百兆完全物理隔離的光纖網絡需求而設計的。八口百兆物理隔離光纖收發器完成了雙絞線到光纖的連接轉換，使網絡的移植轉換變得非常簡單。具有多種類型，支持不同速率的以太網或廣域網，并且提供實時信息監控。此設備體積小巧，使用方便，環境適應性強。
二：主要特點
提供1個千兆光接口，可選用單纖或雙纖傳輸
提供8個物理隔離的10/100M以太網接口
遵循IEEE802.3、IEEE802.3U和10Base-FX/100Base-FX標準
10/100Mbps的數據傳輸速率
支持全雙工和半雙工的工作方式
提供標準的RJ45以太網電接口
RJ45接口支持10M、100M自動協商功能
設備為1U機架式或桌面式設備
電源可選內置電源、外置電源等
三：技術指標
光接口（雙纖）
波 長：1310nm（標準機型）或1550nm
發送功率：≥－15dBm
接收靈敏度：≤-30dBm(BER≤10-11)
接口方式：SC（標準機型）或FC以及單纖
以太網接口
支持線速10Base-T/100Base-T/1000Base-T,全雙工/半雙工 自適應
符合IEEE802.3/IEEE802.3u標準
使用標準RJ45插頭
電源
內置電源、外置220V電源
AC: 220V
DC: －48V
允許輸入電壓波動范圍：±20%
整機功耗 ＜15W
工作環境
工作溫度： 0～45℃
相對濕度： ≤95%（25℃時）
大氣壓力： 70～106Kpa

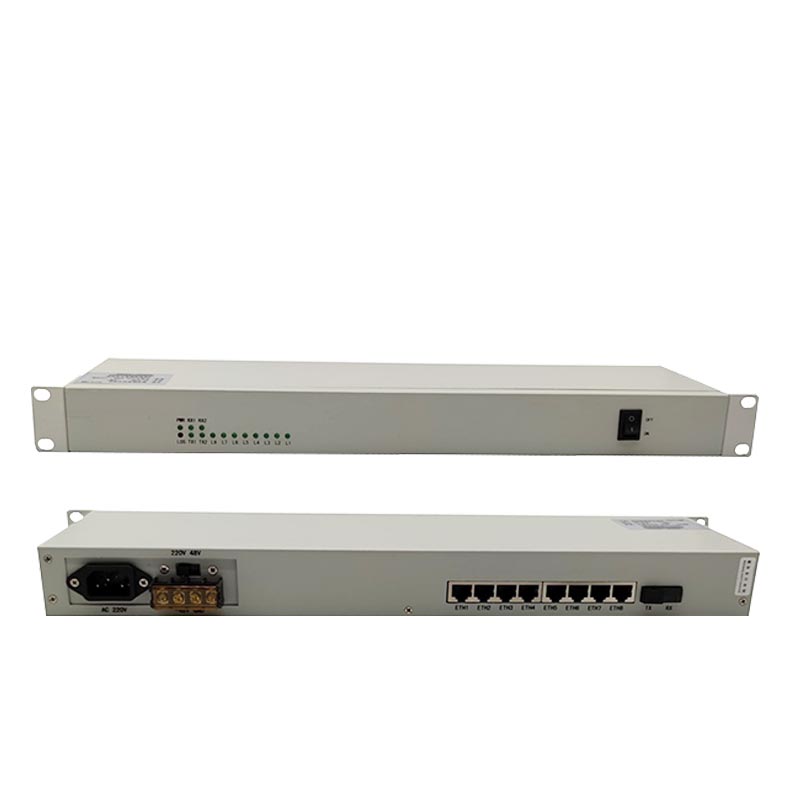

四：設備組成以及指示燈定義
前面板：
電源指示燈：
PWR：電源指示燈：當系統電源開關打開后此綠燈亮
光口指示燈
LOS：燈滅，指示光接口連接正常；
以太網口指示燈
L1： 以太網口1,以太網口連接正常，此燈亮；
L2： 以太網口2,以太網口連接正常，此燈亮；
L3： 以太網口3,以太網口連接正常，此燈亮；
L4： 以太網口4,以太網口連接正常，此燈亮；
L5： 以太網口5,以太網口連接正常，此燈亮；
L6： 以太網口6,以太網口連接正常，此燈亮；
L7： 以太網口7,以太網口連接正常，此燈亮；
L8： 以太網口8,以太網口連接正常，此燈亮；
后面板：
光接口
RX、TX：光接口
以太網口
ETH1-8：8個物理隔離百兆以太網接口
電源接口
+5V：為直流+5V電源輸入
五：安裝和設置
1：電源
標準機型電源配置為-48V輸入（內置電源）、～220V輸入（內置電源）+5V輸入（外置電源）。連接電源線時，務必認真按接線柱標注接線；所用電源必須滿足如下條件：
1．直流－48V機種：-36V ~-72V
2．交流220V機種：220V±20％，50Hz
3. 直流+5V機種：配220V轉5V的適配器
設備的工作地和保護地是分開的，保護地和機殼相連接。如果需要可將工作地和保護地在背板電源接線處相連。請務必解決共地問題。
-48V為電壓輸入端(DC-48V)，GND為工作地，供電電源應按大于20W配置，電源線截面積應在1mm2～2mm2之間。
安裝電源時接反，設備加不上電。電源連接件由隨機附件袋提供。將電源線纜連接到標準的電源上。
電源接頭以及其它設備連接件應互相連接牢固，請經常檢查。
2：機械安裝
本機采用桌面式結構，可安裝在19英寸標準機架或柜內或放置在桌面上。
3：電器安裝
打開電源開關，接好尾纖，電纜，網線。
六：疑難與解答：
問：光口和以太網口都已接上，但就是無法ping通。
答：首先查看設備的指示燈的狀態是否正常，如光口連接不上，請用光功率計測試光發、光收功率是否和前面參數相符；如以太網口連接不上，請查詢以太網線是否正常、與之相連的交換機以太網口是否正常；
問：能夠ping通了，但丟包很嚴重，無法測通長字節的包，下載速率慢。
答：FC/SC頭光纖收發器丟包嚴重還是與光飽和有很大關系，網線標準與否也起很重要的作用。請您用標準五類或超五類雙絞線連接本設備。注意尾纖打結或纏繞半徑過小也會造成丟包，或無法測通長字節的包。如果已ping通，但下載速率過慢，您可將網卡和交換機設置成標準全雙工或全半自識別兩種狀態各試一遍
七：包裝、運輸與存儲
包裝內應包括檢驗合格證，用戶使用手冊等
包裝方法按通信產品一般規定進行，若因運輸條件惡劣，使用單位可提出與生產單位另定協議
按一般方式運輸，但應避免雨水沖淋和劇烈碰撞沖擊
產品包裝完整后，應存儲在0-40℃，相對濕度≤80%，通風良好的庫房中，庫房中應無酸堿和腐蝕性氣體，無強烈機械振動，無強烈電磁場和日光照射，放置高度距地面至少10cm
