10G綜合業務光接入設備
一：概述
10G綜合業務光接入設備是我公司采用自主知識產權的大規模集成電路，應用時分復用技術，將四路物理隔離線速千兆以太網信號和E1信號混合編碼后在一對光纖上傳輸,光口支持1+1保護。實現10/100/1000M以太網、E1接口、普通電話、熱線電話、磁石電話、V35業務、RS232/RS485/RS422數據業務、二/四音頻、二/四線EM等混合傳輸，傳輸通道為光傳輸通道。該機采用19英寸、1U機框設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。
二：主要功能與特點
提供2個上聯光接口，光接口速率為：10G，光口可實現1+1保護；
提供4路物理隔離線速10/100/1000M自適應以太網口，以太網口物理隔離，全雙工/半雙工自適應；
提供8路E1業務口 ，全數字時鐘恢復和平滑鎖相技術；
提供8個業務槽位（每卡提供四路業務）；
用戶接口可插普通電話、磁石電話、熱線電話、V35業務、RS232/RS422/RS485數據業務、二/四線音頻接口、二/四線EM接口、以太網業務；
電源為DC-48V,DC+24V,DC-24V，AC 220V等；
提供完善的本端/對端告? GED1、GED2：為第四組千兆以太網電接口，這兩個千兆以太網電接口為交換式或VLAN隔離；
網管接口
ETH5：為網管以太網接口（選配）
CON：為網管配置端口

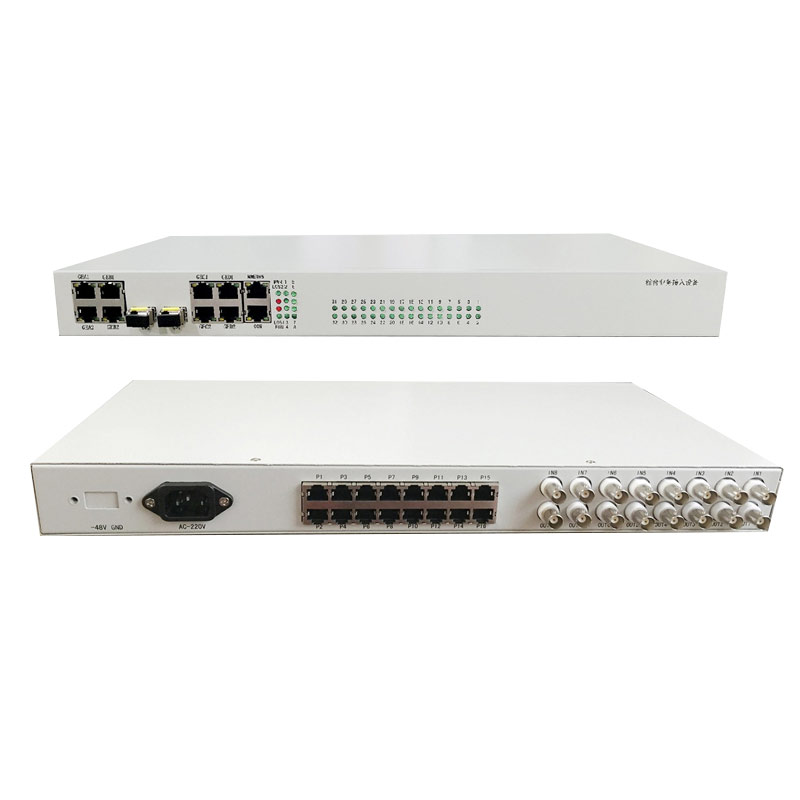

后面板：
業務接口：
P1-P16：為業務接口，業務接口為RJ45接口，業務線序詳見“安裝說明部份的業務線序”；
E1接口：
IN1-8：為1-8路E1接口的輸入接口；
OUT1-8：為1-8路E1接口的輸出接口；
電源接口：
AC220V：為交流220V電源輸入
-48V GND：為直流-48V電源輸入
五：業務接口小卡
綜合業務接入設備各個用戶接口卡通常以立體插裝形式安裝在主板上；
業務插卡為每卡四路。插卡的槽位為：******個槽位對應P1-P2接口、第2個槽位對應P3-P4接口、………、第8個槽位對應P15-P16接口。
1：局端電話接口卡：FXO(每卡四路)
FXO接口卡主要完成：用戶話音信號與ST-BUS主板信號的相互轉換；用戶線狀態信號與數字信令之間的相互轉換；并為網管提供識別和狀態信息；
FXO卡主要用于連接自動用戶電話交換機、共電電話交換機等的接口。
FXO通常與FXS配合使用。
本卡支持來號顯示功能，同時本卡也支持反極計費功能。
FXO卡以每卡兩路的形式提供，每個接口出二路，即P1-P16每個口出二路。
遠端摘機，設備面板上對應的狀態燈亮。遠端振鈴時，設備面板上對應的狀態燈閃亮。
2：遠端話路接口卡：FXS（每卡四路）
FXS接口卡主要完成：用戶話音信號與ST-BUS主板信號的相互轉換；向電話用戶饋電；過壓和過流保護；被叫時向用戶送鈴流；監視用戶摘掛機狀態；用戶線狀態信號與數字信令碼之間的相互轉換；并為網管提供識別和狀態信息；
FXS可以用于自動電話、共電電話、計費電話等遠端電話接口。
FXS通常與FXO配合使用；
本卡支持來號顯示功能，同時本卡也支持反極計費功能；
FXS卡以每卡兩路的形式提供；，每個接口出二路，即P1-P16每個口出二路。
遠端摘機，設備面板上對應的狀態燈亮。遠端振鈴時，設備面板上對應的狀態燈閃亮。
3：EM二/四線音頻接口卡：EM2/4（每卡四路）
EM2/4線用戶接口卡主要完成：用戶話音信號與ST-BUS主板信號的相互轉換；音頻2/4線狀態設置；收發增益的設置；EM信令線狀態信號與數字信令之間的相互轉換；并為網管提供識別和狀態信息；本卡主要用于2線、4線音頻或載波信號的傳輸，以及2100Hz磁石中繼的轉發；也可以用于具有E&M信令中繼接口的交換機之間的連接。在一些場所下也與FXO卡配合使用，完成特定的功能；
EM2/4卡以每卡一路的形式提供。
當EM2/4卡本端向?qū)Χ税l(fā)送信令時，面板上對應的狀態燈亮。
4：二/四線音頻小卡：2/4（每卡四路）
音頻2/4線用戶接口卡主要完成：用戶話音信號與ST-BUS主板信號的相互轉換；
2/4線狀態的設置；收發增益的設置
本卡主要用于2線、4線音頻或載波信號的傳輸，以及2100Hz磁石中繼的轉發；
音頻2/4線卡以每卡兩路的形式提供。
5：熱線電話小卡：HOT（每卡四路）
熱線電話卡主要完成：用戶話音信號與ST-BUS主板信號的相互轉換；向電話用戶饋電；過壓和過流保護；被叫時向用戶送鈴流；監視用戶摘掛機狀態；用戶線狀態信號與數字信令碼之間的相互轉換；信號音產生及信號音插入控制；并為網管提供識別和狀態信息。
熱線電話卡主要用于重要的部門或領導之間配備不經過交換機的直通電話，必須兩端配對使用。
熱線電話卡以每卡兩路的形式提供。每個接口出二路，即P1-P16口每口出二路。
遠端摘機，設備面板上對應的狀態燈亮。
6：磁石電話小卡：MAG（每卡四路）
磁石電話卡主要完成：用戶話音信號與ST-BUS主板信號的相互轉換；數字信令和線路狀態之間的轉換；并為網管提供識別和狀態信息。
此卡可以用作磁石電話機之間、磁石交換機之間、以及兩者之間的連接接口。
磁石電話卡以每卡兩路的形式提供。每個接口出二路，即P1-P16每個口出二路。
遠端振鈴時，設備面板上對應的狀態燈閃亮。
7：數據接口卡：V24（每卡四路）
在異步工作方式下可以提供用戶口到設備主板之間的光電隔離。更好地避免了常見的串口損壞的現象。異步傳輸速率為19200bps以下，為傳輸速率自適應方式；
V.24卡作為異步數據卡時，可以提供光電隔離功能（可選項，需定制），此時不能提供時鐘業務。
每卡兩路的形式提供，每個接口出二路，即P1-P16每個口出二路。
8：以太網小卡：ETH（每卡一路）
以太網接口卡是通過綜合接入設備提供的以太網網橋，將以太網的IP數據轉換成E1通道的同步數據在綜合接入通道中傳輸，它可以占用1～31個64K信道。它包括帶寬控制、數據速率適配、數據格式轉換、IP包的地址過濾、壓縮、封裝、解壓縮等功能模塊。并為網管提供識別和狀態信息。
以太網接口卡的連線方式有兩種。一種是與計算機的以太網卡相連，需要使用交叉線。另一種是HUB/SWITCH相連，需要使用直通線。
六：安裝和設置
1：電源
標準機型電源配置為-48V輸入或～220V輸入。連接電源線時，務必認真按接線柱標注接線；所用電源必須滿足如下條件：
1．直流－48V機種：-36V ~-72V
2．交流220V機種：220V±20％，50Hz
設備的工作地和保護地是分開的，保護地和機殼相連接。如果需要可將工作地和保護地在背板電源接線處相連。請務必解決共地問題。
-48V為電壓輸入端(DC-48V)，GND為工作地，供電電源應按大于50W配置，電源線截面積應在1mm2～2mm2之間。
安裝電源時接反，設備加不上電。電源連接件由隨機附件袋提供。將電源線纜連接到標準的電源上。
電源接頭以及其它設備連接件應互相連接牢固，請經常檢查。
2：機械安裝
本機采用標準19英寸1U機箱結構，可安裝在19英寸標準機架或柜內或放置在桌面上。
3：電器安裝
2 打開電源開關，接好光纖，電纜，網線。
4： 光接口（TX,RX）
本設備有單纖和雙纖等多種型號（根據客戶需求定做），雙纖時，一端設備光口的收端RX接另一端設備的發端TX，發端TX接另一端設備的收端RX；單纖時，將兩端的光纖直接連接；兩設備之間建立好光通信連接，相應指示燈顯示連接正確（請參見面板指示燈說明），光口工作正常。光纖接頭應保持清潔，如有污物可用干凈棉花沾無水乙醇擦拭。
5：E1接口
BNC接口；
6：業務接口線序
話路接口（包含普通電話、熱線電話、磁石電話）
RJ45接口，1個RJ45接口為2路話路接口；
RJ45接口定義如下：
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 |
|
| ******路話路 | ******路話路 | 第二路話路 | 第二路話路 |
|
|
以太網接口(LAN)
以太網接口使用標準的RJ45接頭，聯機方式有兩種，一種是與計算機的以太網卡相連，這時需要使用交叉網線（網線一端如表三方式打線；另一端如表四方式打線）；另一種是與交換機相連，這時需要使用直通網線（網線兩端都如表三方式打線）。
下圖是RJ45接頭的示意圖。圖中表示了它的引腳排列順序：
下表表示了RJ-45水晶頭各個引腳與CAT3/5雙絞線的連線關系。
表三 直通線以太網RJ45端口引腳示意
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | TXD＋ | TXD- | RXD+ |
|
| RXD- |
|
|
顏色 | 橙白 | 橙 | 綠白 | 藍 | 藍白 | 綠 | 棕白 | 棕 |
表四 交叉線以太網RJ45端口引腳示意
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | RXD+ | RXD- | TXD+ |
|
| TXD- |
|
|
顏色 | 綠白 | 綠 | 橙白 | 藍 | 藍白 | 橙 | 棕白 | 棕 |
注：其中顏色表示的是CAT3/5類雙絞線各線的顏色
RS232接口
RJ45接口，1個RJ45接口為2路RS232接口；
RJ45接口定義如下：
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | RXD1 | TXD1 | GND |
| RXD2 | TXD2 | GND |
|
RS485接口
RJ45接口，1個RJ45接口為2路RS485接口；
RJ45接口定義如下：
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | +1 | -1 | GND |
| +2 | -2 | GND |
|
四線EM接口
RJ45接口，1個RJ45接口為1路四線EM接口；
RJ45接口定義如下：
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | E | M | RXD+ | RXD- | TXD+ | TXD- |
|
|
二/四線音頻卡
RJ45接口，1個RJ45接口為2路二/四線接口；
RJ45接口定義如下：
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | TXD+ | TXD- | RXD+ | RXD- | TXD+ | TXD- | RXD+ | RXD- |
定義 |
|
| RXD+ | RXD- |
|
| RXD+ | RXD- |
七：常見故障解決
安裝注意事項
打開設備電源開關，電源指示燈亮，如有異常立即斷電，檢查原因。
工程安裝中，大部分的故障是由于設備的地和保護地沒有接好，請務必確保電源的正確接入。
常見故障解決
設備上電
請檢查設備電源線接入是否正確；請檢查電源電壓及功率是否和設備匹配。
光丟失告警
設備上的光纖連接有相對應的指示燈，當紅色指示燈亮起時，表明兩端的設備還沒有建立起光連接。
首先應檢查光纖與設備的接觸是否良好，將兩端光纖插頭和設備光口重新插拔連接，保證接觸良好；
其次檢查設備本身是否能正常工作，檢驗方法是用一根尾纖將一臺設備的收發互連（即光路自環），紅燈消失標明本設備光口正常，兩端設備都有如此檢查；設備時鐘方式為主時鐘時方可自環檢查。
***后在上兩步都還沒有正常通信的時候在進行這項測試，那么很可能就是這個原因引起的光纖本身不通，檢查光纖線路；
當光纖為單纖時：
首先兩端光模塊是不相同的，一般是一端為1310nm光模塊，另一端為1550nm光模塊，且有距離之分，如20Km、40Km、60Km等等，兩端互相通信時首先要保證一端為1310nm，另一端為1550nm標識，其次要保證兩端所標識距離相同才可通信，其他的處理辦法請您參考雙纖工作故障處理；
業務不通
當業務不通時，采用排除法檢查故障原因是出自于設備本身還是由于線路或是由于設備設置等。
電話業務不能正常工作：原因請檢查
①是否和業務接口相對應，請查閱網絡配置圖，檢查插卡槽位與本手冊中說明的出線接口是否相對應；
②設備設置是否正確，例如撥碼開關時鐘方式等；
③設備業務接線上配線架是否正確，不能錯位，移位；
④與設備相連的相應接口的線纜接頭是否接線正確，例如RJ45對應的8P8C水晶頭壓線是否合格。
⑤當確定業務接線準確無誤，請檢查設備局端、遠端是否置反，局端設備接交換機，遠端設備接電話機；
⑥電話機是否完好；
以太網不通：
①首先檢查網線是否插在以太網相應出線接口上。
②應檢查網線：檢查RJ-45的壓線是否符合以太網線的要求，檢查網線線序是否正確，與PC機相連采用交叉線，與以太網交換機或Hub相連采用直連線。
③檢查兩側PC機的配置是否正確，是否在同一網段，并正確配制兩端的IP地址，工作組、網關等。
④設備提供100M或10M以太網。在做線時，******接線方式為選用四芯壓線方法，避免和設備對接的外圍設備接口不規范造成短路，請參見以太網接線定義。
八：包裝、運輸與存儲
包裝內應包括檢驗合格證，測試記錄，用戶使用手冊
包裝方法按通信產品一般規定進行，若因運輸條件惡劣，使用單位可提出與生產單位另定協議
按一般方式運輸，但應避免雨水沖淋和劇烈碰撞沖擊
產品包裝完整后，應存儲在0-40℃，相對濕度≤80%，通風良好的庫房中，庫房中應無酸堿和腐蝕性氣體，無強烈機械振動，無強烈電磁場和日光照射，放置高度距地面至少10cm
