PCM復用設備
1、產品概述

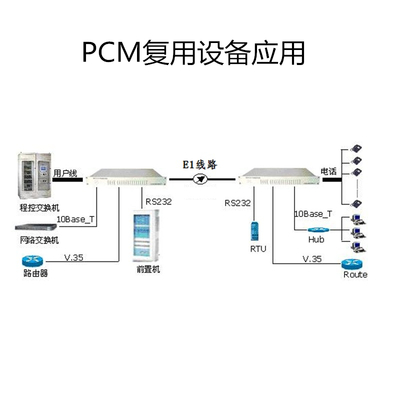

KB系列是一款融合多種規格PCM復用設備, 它將FXS、FXO、E&M、磁石等話音信號 和RS232等數據、以太網等復用1條E1電路 上進行傳輸。該設備采用模塊化設計、集成度高、酉己置靈活。 適合部隊、電力、公安專網等信息化傳輸
業務接口 ：程控電話、熱線電話、磁石電話、RS232、N*64K網絡
供電方式： AC220V供電、DC-48V供電可選
2、產品特點:
?采用模塊化設計，集成度高,性能穩定可靠

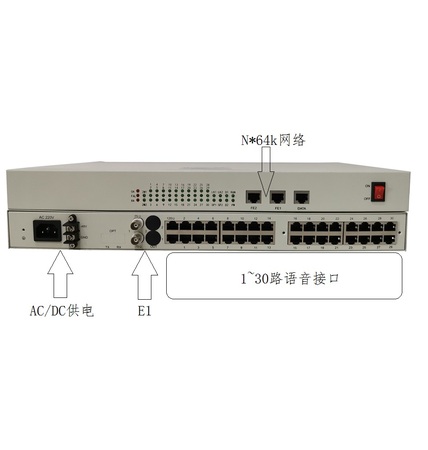

?提供30個插槽,支持FXS/FXO、磁石、熱線等音頻接口
?設備容量：30路FXS/FXO + 2路以太網
?支持來電顯示
?群路接口 ： 1個E1或2個E1可選、可做E1通道1 + 1保護
?提供2路以太網數據
?完善的狀態顯示，便于維護管理
?AC220V/DC-48V 供電可選
3、技術參數:
◆E1接口
接口碼型∶ HDB3碼
線路速率∶ 2.048Mbp/s±50ppm
接口阻抗∶ 75Ω /非平衡，120Ω /平衡
物理接口∶ BNC(75Ω)/RJ45(120Ω)
標準∶ITU-T G.703、G.704
抖動特性∶ 滿足G.704和G.823
? FXS/FXO 接口
阻 抗： 200 Ω+680Ω||0.1μF ( FXO ) 200Ω + 560Ω||0.1μF ( FXS )
頻率特性：300?3400Hz(-0.6~+3dB)
物理接口:RJ45
?以太網接口
傳輸速率：N*64(N = l~30) 物理接口 ： RJ45
?磁石接口
阻抗:6000
音頻范圍：300~ 3400Hz 壓縮率:ITU G.711中A律 回波損耗：比低于18db 物理接口:RJ45
?RS232接口
提供2路RS232數據
物理接口 ： RJ45
速率：300-19200B/S
