一、概述

8E1型協議轉換器設備是一種高性能的EoPDH反向復用以太網網橋。該設備實現以太網至8個E1之間的接口轉換，從而使以太網信號可以透過多個E1進行高速傳輸。

設備可按需分配廣域網帶寬，它可在1~8條E1鏈路上傳輸以太網數據，其廣域網出口帶寬為16M。在使用過程中，如果有一條E1鏈路發生故障，廣域網出口帶寬將自動減少，而不影響設備的正常使用。

協議轉換器適用于基于E1傳輸網的圖像傳輸、局域網互連、電視會議和INTERNET接入等場合。

二、性能特點

◆ 支持超長以太網幀的傳輸

◆ 對超長、超短和FCS錯包進行檢測、過濾處理

◆ 允許8路E1 有16ms時延差

◆ E1接口標準：ITU-T G.703，G.704，G.823

◆ E1接口阻抗：75歐

◆ 提供雙電源機型，使用方便

◆ 19英寸1U結構

三、技術指標

? E1接口

標準：     符合G.703標準
    碼 型：    HDB3碼
    阻 抗：    75Ω（非平衡）
    連 接 器： BNC（75Ω）

? 10/100Base-T端口

符合IEEE 802.3u
支持10M/100M，全雙工/半雙工自適應

支持AUTO-MDIX(交叉線直通線自適應)
物理接口： RJ45

? 以太網橋接特性

橋接速率：16Mb/S

MAC地址表: 1024個MAC地址

? 電源

-48V DC(-36V~-72V)，220V AC(165V~260V) 供電可選

整機功耗：小于5W

? 結構

   19英寸1U

四、使用說明

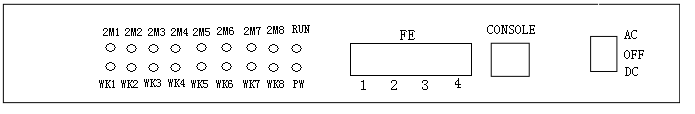

臺式設備前面板示意圖如下：

   （一）、前面板說明

接口說明

FE: 10/100M電接口，RJ45接口，’1’為第1路，‘2‘為第2路,‘3‘為第3路,

‘4‘為第4路。信號引腳安排見附表1

Console： 監控口，備用

告警指示燈說明

2M1~2M8：8路E1信號輸入指示，有信號輸入時亮。

WK1~WK8：8路E1鏈路工作指示燈，正常時常亮。

PW:   電源指示燈，正常時綠燈亮

RUN:   設備運行指示。正常時綠燈閃亮

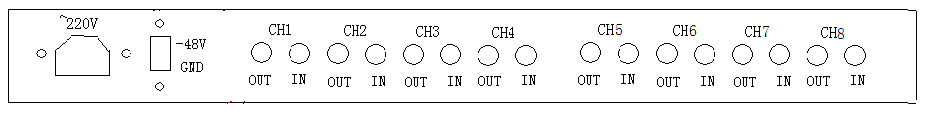

（二）、后面板說明

        CH1~CH8： 8路E1接入端口，BNC接口?！甀N’為輸入，‘OUT’為輸出。

AC 220V:   220V交流電源輸入接口

-48V DC:   -48V直流電源輸入端口，‘-48V’為-48V工作電源輸入端,‘GND’為電源地

3、 安裝說明

設備安裝時，首先連接電源，電源連接無誤后，前面板上的‘PW’指示燈應亮。

連接E1接口。將設備E1接口的發接傳輸設備E1的收，E1接口的收接傳輸設備E1的發。當對端設備也開通，且兩端設備連接正常時，對應的‘2M’燈亮，’WK’燈亮。若‘2M’燈亮，‘WK’燈不亮，應檢查E1傳輸設備和對端設備是否加電。

連接LAN口。用網線與終端或以太網交換機相連，本設備以太網口支持AUTO-MDIX功能，使用直連或交叉網線均可。連接正常后，LNK燈亮。

       對通測試。當兩端設備均開通，且E1口和LAN口均連接

   正常時（此時2M、WK燈正常），進行ping測試。在一端的一臺計算機上ping另一端一臺計算機的IP地址，正常時應能‘PING’通,’LNK’燈閃亮。注意：兩臺計算機的IP地址應在同一網段。

五、附表

附表 1、以太網RJ45接口信號安排

   注： 設備電接口支持MDI/MDIX功能，自動識別連

線的線序，安裝方便

附表 2、console RJ45接口信號安排
