16E1-10/100M以太網轉換器
一：概述
16E1-10/100M以太網轉換器是我公司采用自主知識權研制的符合ITU-T G.703標準的透明與分幀E1傳輸通道傳輸10/100M以太網數據接口的遠程傳輸設備。
16E1-10/100M以太網轉換器采用獨立式結構，通過將4個10/100M以太網數據轉化為1-16個E1通道進行傳輸，適合于通過光纖、微波、DDN專網等信道將接口的工作距離進行延伸。其中以太網轉換器適用于將遠距離的兩個以太網交換機連接在一起。
二：主要特點
以太網口：
實現4路以太網數據在1-16路E1電路中的透明傳輸
以太網接口符合IEEE 802.3標準，支持10M/100M、全雙工/半雙工的工作方式
以太網口交叉線直連線自適應
能透明傳輸IEEE 802.1Q規定的超長幀，支持帶有VLAN功能的以太網交換機
保證端到端的以太網幀順序
內置動態以太網MAC地址列表(1024個)，具有本地數據幀過濾功能
E1接口：
E1接口符合ITU-T G.703、G.704和G.823
支持GFP-F 封裝格式
支持虛級聯（VCAT）及鏈路容量調整規范（LCAS），符合ITU-T G.7042 標準
支持HDB3 / NRZ 兩種碼型
支持1-16條E1電路的可用性檢測和故障自動處理
E1線路誤碼率實時監視，并能夠根據線路傳輸性能進行通道保護
其他他點：
簡潔的告警顯示，完備的線路告警指示輸出
支持本地設備對遠端E1線路的環回控制，工程檢測方便
支持本地系統對對端系統的復位
整機為單板設計，標準的桌面式設備
220V交流電源與-48V直流電源供電方式
三：技術指標
1：E1傳輸通道
E1接口符合ITU-T G.703 G.704和G.823標準
75Ω BNC接口
雙向獨立的定時方式，不用設置主從站時鐘
具有CRC校驗功能
面板LED指示燈顯示電源、線路工作狀態
220V AC/-48V DC供電方式
電纜外層可以選擇懸空、接地、接保護地三種方式
2：10/100M以太網接口
符合IEEE 802.3標準，采用RJ-45接口
支持全/半雙工工作模式
可以存儲1K個MAC地址，5分鐘內自動刷新地址
傳輸的數據包可進行過濾，***高過濾速率為15Kpps
四：電氣性能指標
1：2M端口
規 范：符合ITU-T的G.703標準
碼 型：HDB3
碼速率：2.048Mbps±50ppm
類 型：非平衡式：75Ω/BNC
平 衡 式：120Ω/RJ-45
2：以太網接口
規 范：完全兼容IEEE802.3標準
傳輸速率：10/100Mbps
工作方式：半雙工／全雙工
接口類型：RJ-45接頭，CAT3／5非屏蔽雙絞線
3：供電方式
電源模式：220V AC/-48V DC 50Hz
功耗：15W
4：環境要求
溫度：0℃～50℃
濕度：90%(35℃)無凝結

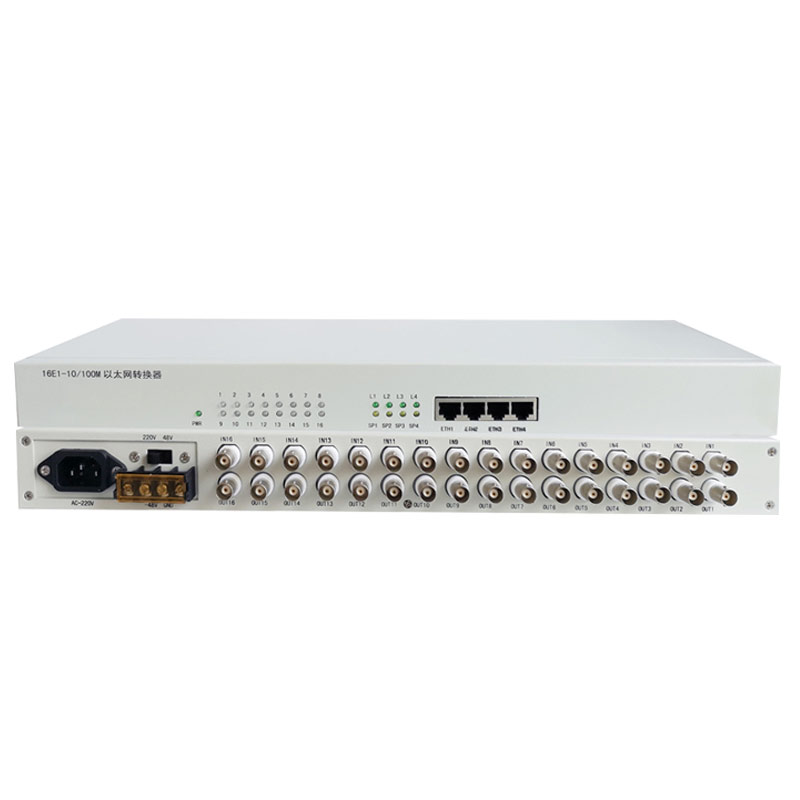

五：設備組成以及指示燈定義
1：前面板
指示燈標示 | 燈的顏色 | 正常狀態 | 意義 |
PWR | 綠色 | 亮 | 電源供電正常 |
ALM | 紅色 | 滅 | 總告警 |
LOA | 紅色 | 滅 | 虛級聯組告警 |
FCS | 紅色 | 滅 | 幀序列失配告警 |
GID | 紅色 | 滅 | E1 通道標示丟失告警 |
SP1/2/3/4 | 黃色 | 亮/滅 | 第1/2/3/4路以太網速度指示，亮表示100M，滅表示10M |
L1/2/3/4 | 綠色 | 閃亮 | 第1/2/3/4路以太網連接指示，以太網口連接為亮，數據通信時閃爍 |
1-16 | 紅/黃/綠 | 綠色 | 1-16個E1接口連接狀態，有AIS告警時為黃色、E1接口連接正常為綠色、E1接口沒有收到信號為紅色 |
2：后面板
E1接口：
IN1-16：1-16個E1接口輸入（75歐姆）
OUT1-16：1-16個E1接口輸出（75歐姆）
以太網口：
ETH1-4：對應的4個以太網口
電源接口：
設備提供雙電源（220V與-48V），AC220V為220V交流電源的輸入接口，-48V GND為48V直流電源的接口；當選用交流220V輸入時，切撥開關撥到機殼標注的220V位置；當選用直流48V輸入時，切撥開關撥到機殼標注的48V位置；
六：安裝和設置
1：安裝步驟
SJ 16E1-10/100M以太網轉換器設備安裝簡單，只要按照如下步驟進行，設備就可以正常工作。
1.正確連接E1及以太網線纜。2.正確設置工作狀態。3.接通電源。
2：工作狀態設置
保持以太網轉換器上的開關SW出廠默認值即可正常工作。
