KB-4024 系列工業級千兆交換機規格書
產品描述 PRODUCT DESCRIPTION

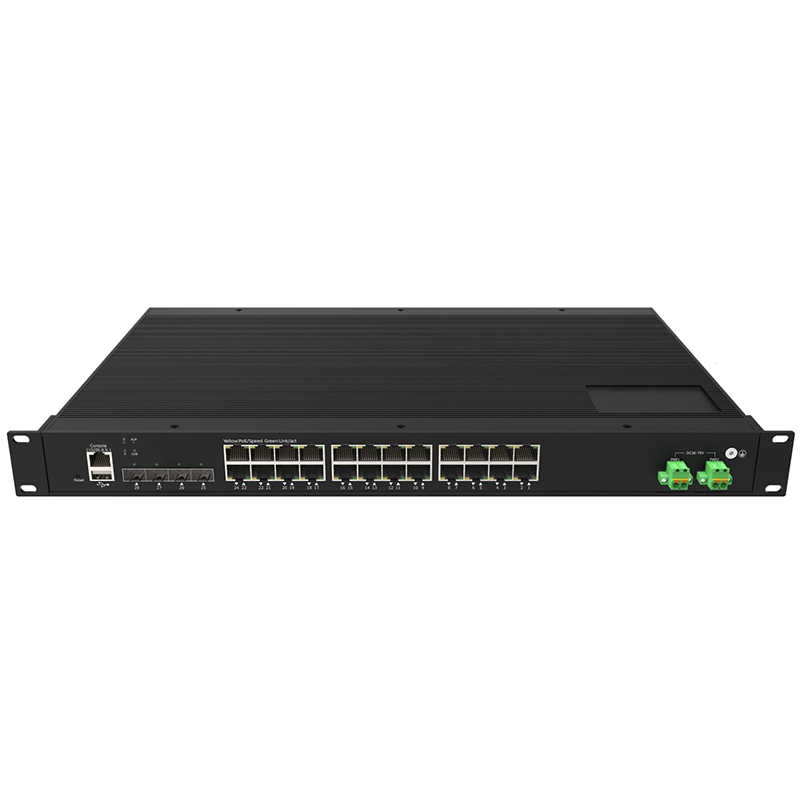

KB-4024 系列是全千兆 28 口二層管理型交換機，標配 24 個 10/100/1000Mbps 自適應 RJ45 端口和4 個 SFP 千兆光口。IS6228G 系列采用工業級高可靠性器件及工業級硬件結構設計，適 用于使用環境惡劣、對可靠性要求極高的工業場景?？蓮V泛應用于能源、軌道交通、智慧城市、 自動化及其他環境惡劣的應用場景。
產品參數PRODUCT PARAMETERS
產品型號 | KB-4024 | KB4024-P |
固定端口 | 4 個 1G/2.5G SFP 光口，24 個 10/ 100/ 1000M 自適應 電口 | 4 個 1G/2.5G SFP 光口，24 個 10/ 100/ 1000M 自適應 Po E 電口 |
管理口 | 1 個 Console 端口，1 個 USB2.0 |
交換容量 | 68Gbps |
包轉發率 | 50.59Mpps |
MAC 地址 | 16K |
包緩存 | 12M bit |
巨型幀 | 支持 10KBytes |
端口聚合 | 支持 GE 端口聚合 支持 2.5GE 端口聚合 支持靜態聚合 支持動態聚合 |
端口特性 | 支持 IEEE802.3x 流量控制 支持端口流量統計 端口隔離功能 支持基于端口速率百分比的風暴抑制 |
PoE |
/ | 供電設計支持 802.3af ( 15.4W )，802.3at ( 30W ) 支持 1,2 +、3,6-供電 支持兼容非標準 PD 設備 支持 PoE 管理 |
VLAN | 支持 access 模式 支持 trunk 模式 支持 hybrid 模式 |
VLAN 類型 | Mac Based VLAN IP Based VLAN Protocal Based VLAN |
QinQ | 基本 QinQ (Port-based QinQ) 靈活 QinQ(VLAN-based QinQ) 基于流的 QinQ(Flow-based QinQ) |
端口鏡像 | 多對一鏡像 (Port Mirroring) |
環網協議 | 支持 STP、RSTP、MSTP 支持 G.8032 ERPS 協議，支持單環，關聯子環與其他環 ( Sub Ring ) |
DHCP | 支持 DHCP Client 支持 DHCP Snooping，支持信任口的設置 |
組播 | IGMP V1,V2,V3 IGMP snooping |
ACL | IP 標準 ACL (IP Standard ACL) MAC 擴展 ACL (MAC extend ACL) IP 擴展 ACL (IP extend ACL) |
QoS | 支持 QoS 重標記，優先級映射 (QoS Class, Remarking) 支持 SP，WRR 隊列調度 (Support SP, WRR queue scheduling) 入口限速 (Ingress Port-based Rate-limit) 出口限速 (Egress Port-based Rate-limit) 基于流的 QoS (Policy-based QoS) |
安全特性 | 支持 Dot1x，支持端口認證，mac 認證，RADIUS 服務 支持 port-security 支持 ip source guard，IP/Port/MAC 的綁定功能 支持 arp-check，支持非法用戶 arp 報文過濾 支持端口隔離 |
管理與維護 | 支持 LLDP 鏈路發現協議 支持用戶管理，支持登陸認證 支持 SNMPV1/V2C/V3 支持 web 管理，支持 HTTP1.1，支持 HTTPS 支持 Syslog 系統日志，分級告警 支持 RMON 支持 NTP 支持溫度監控 |
| 支持 Ping、Tracert 支持光模塊信息監測 ( DDM ) 支持 TFTP Client 支持 Telnet Server 支持 SSH Server 支持 TFTP，WEB 加載升級 支持 IPv6 管理 |
機械特性 | 尺寸：440*280*45mm IP 等級：IP40 安裝方式：機架式安裝 |
散熱 | 無風扇設計 ，自然散熱 |
EMS | 電源浪涌防護 Surge：IEC 61000-4-5 6KV/4KV ( 8/20us ) 網口浪涌防護 Surge：IEC 61000-4-5 6KV/2KV ( 10/700us ) 輻射抗擾度 RS：IEC 61000-4-3 80 MHz-1 GHz：10 V/m 瞬間脈沖抗干擾 EFT：IEC 61000-4-4 電源 4K；信號 2K 傳導抗干擾 CS：IEC 61000-4-6 10V 抗靜電干擾 ESD：IEC 61000-4-2 接觸 8K；空氣 15K |
EMI | FCC Part 15B Class A |
認證 | CCC/CE/FCC/RoHS |
電源接口 | DC 輸入：5.08mm 鳳凰端子，雙電源冗余 AC 輸入：品字插座，雙電源冗余 |
電源參數 | DC 輸入：36-75V AC 輸入：100-240V，50/60Hz | DC 輸入：44-57V |
LED 燈 | P：電源指示燈 S：系統運行指示燈 USB：通用串行總線 ALM：告警指示燈 25-28：光口指示燈 1-24：網口指示燈 黃色燈：1000M 速率指示燈 綠色燈：Link/Act | P：電源指示燈 S：系統運行指示燈 USB：通用串行總線 ALM：告警指示燈 25-28：光口指示燈 1-24：網口指示燈 黃色燈：PoE 狀態指示燈 綠色燈：Link/Act |
功耗 | 整機功耗≤25W | 整機功耗 (不帶 PoE 負載) ≤25W 整機功耗 ( PoE 滿載) ≤400W |
溫度 | 工作溫度：-40℃-85℃ 儲存溫度：-40℃-85℃ | 工作溫度：-40℃-75℃ 儲存溫度：-40℃-85℃ |
濕度 | 工作濕度：10%-90%RH 存儲濕度：5%-95%RH |
訂購信息
型號 | 描述 |
KB-4024-4GX24GT-U-2AC | 4 個 1G/2.5G SFP 光口，24 個 10/ 100/ 1000M 自適應電口，雙 AC 輸入，AC 100-240V 50/60Hz |
KB-4024-4GX24GT-U-AC/DC | 4 個 1G/2.5G SFP 光口，24 個 10/ 100/ 1000M 自適應電口，AC，DC 混合輸入，AC 100-240V 50/60Hz，DC 36-75V |
KB-4024-4GX24GT-U-2DC | 4 個 1G/2.5G SFP 光口，24 個 10/ 100/ 1000M 自適應電口，雙 DC 輸入，DC 36-75V |
KB-4024P-4GX24GT-U-2DC | 4 個 1G/2.5G SFP 光口，24 個 10/ 100/ 1000M 自適應 Po E 電口，雙 DC 輸入，DC 44-57V |
