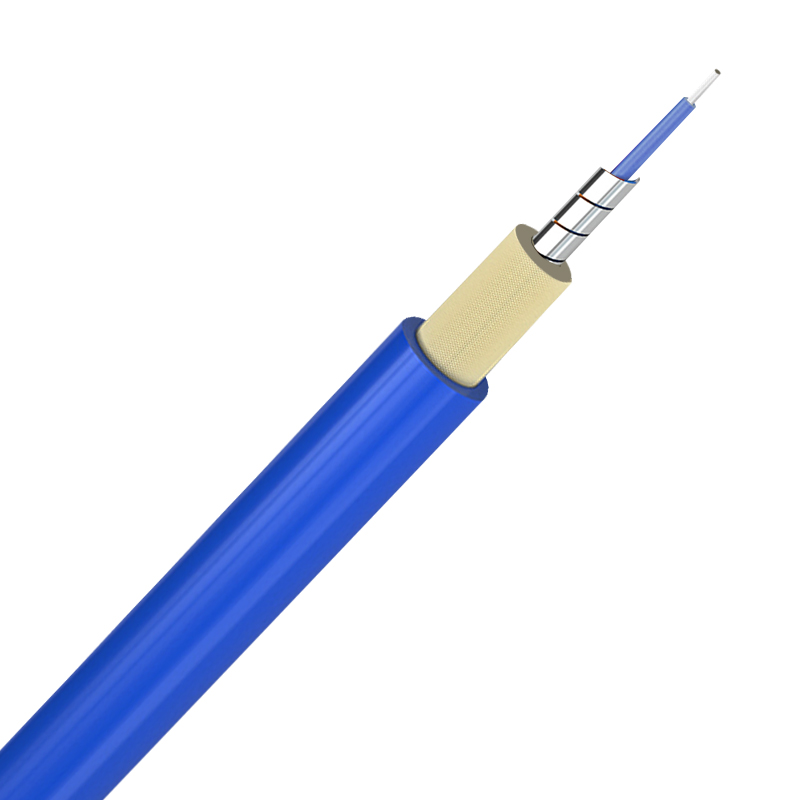

GJSJV光纖光柵用振動感測松包螺旋鎧裝光纜

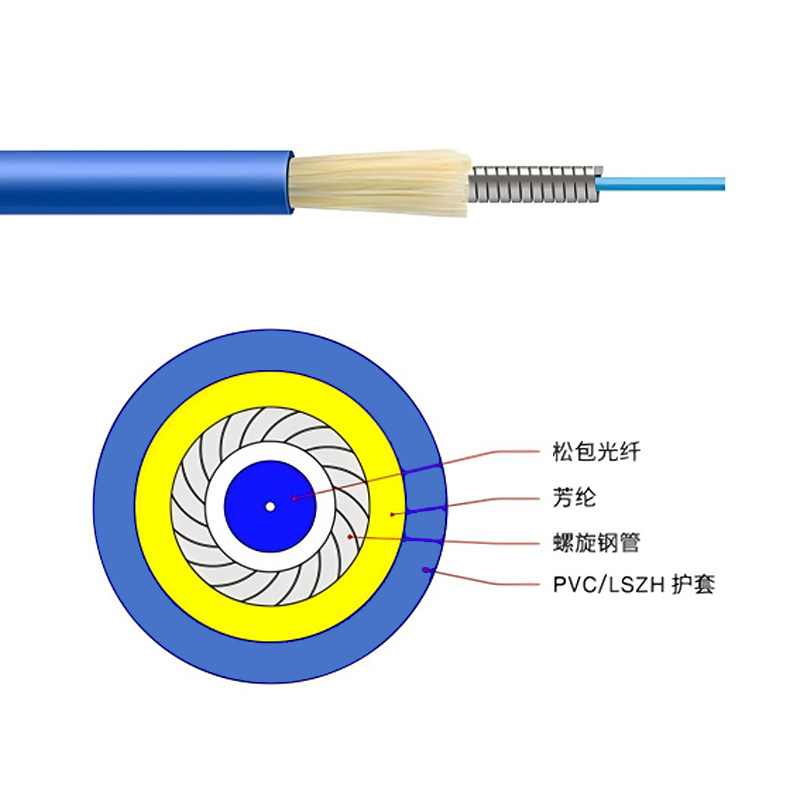

1.光纜技術規范
芯數 | 1 |
光纖類型 | G65D |
緊套纖 | 材質 | LSZH |
規格 | 0.90mm±0.05mm，白 |
螺旋鎧 | 材質 | 204不銹鋼絲 |
規格 | 1.6mm±0.1mm |
非金屬加強 | 材質 | 芳綸紗 |
規格 | 1000D*4股 |
護套材質 | 材質 | PVC |
顏色 | 藍色 |
光纜外徑 | 3.0mm±0.05mm |
光纜凈重 | 15 kg/km |
2. 光纖性能
2.1.1單模光纖
項目 | 指標 |
光纖類型 | G.652D單模光纖 |
模場直徑@1310nm | 9.2±0.4μm |
包層直徑 | 125.0±1.0μm |
模場同心度誤差 | ≤0.5μm |
包層不圓度 | ≤0.8% |
截止波長 | λcc(在20m光纜+2m光纖上測試) ≤1260 nm |
衰減系數 1310nm 1550nm | ≤0.36 dB/km ≤0.22 dB/km |
色散系數 | 1270-1360nm≤5.3ps/nm.km 1550nm≤18ps/nm.km |
零色散波長 | 1300nm-1324nm |
零色散點斜率 | ≤0.09ps/nm2.km |
偏振模色散系數 | PMD Q*≤0.2ps/km1/2 |
涂覆層外徑 | 245±10μm |
篩選張力 | 100kpsi（0.7Gpa） |
2.1.2單模光纖
項目 | 單位 | 性能指標 |
光纖類型 |
| G657A1 | G657A2 |
衰減 | dB/km | 1310nm ≤ 0.36 1550nm ≤ 0.22 |
色散 | ps/nm.km | 1310nm≤ 3.5 1550nm≤ 18 1625nm≤ 22 |
零色散斜率 | ps/nm2.km | ≤ 0.092 |
零色散波長 | nm | 1300 ~ 1324 |
截至波長 (lcc) | nm | ≤ 1260 |
衰減 vs. 彎曲 | dB | (10mm 半徑，1圈)≤ 0.75 @ 1550nm | (10mm 半徑，1圈)≤ 0.1 @ 1550nm |
模場直徑 | mm | 8.7 ± 0.4 at 1310nm |
芯包同心度 | mm | ≤ 0.5 |
包層直徑 | mm | 125±0.7 |
包層不圓度 | % | ≤ 0.8 |
外涂層直徑 | mm | 245±10 |
篩選應力 | Gpa | ≥ 0.69 |
3.光纜的機械和環境性能
3.1 光纜機械性能要求
受力時間 | 拉伸力（N） | 壓扁力（N/100mm） |
短暫受力 | 100 | 500 |
長期受力 | 60 | 100 |
3.2 光纜最小彎曲半徑
光纖允許的最小彎曲半徑用纜外徑D的倍數表示，在動態彎曲情況下為20D，但不小于50mm，在靜態彎曲情況下為10D，但不小于30mm。
3.3 光纜溫度特性
分級 代號 | 適用溫度范圍（℃） | 允許光纖附加衰耗（dB/km） |
低限 | 高限 | B1.1類 | B1.3類 | B4類 | A1a類 | A1b類 |
A | -20 | +60 | ≤0.1 | ≤0.2 |
B | -5 | +50 |
注：光纜溫度附加衰減為適用溫度下相對于20oC的光纖衰減差。 |
3.4 試驗方法
序號 | 項目 | 測試方法 | 驗收指標 |
1 | 拉伸 IEC 60794-1-E1 | 長期：見3.1 短期：見3.1 光纜長度：不小于50米 | 長期允許拉力下光纖應變不大于0.2%，在短暫拉力下光纖應變不大于0.3%，光纜中光纖和部件均應完好 |
2 | 壓扁 IEC 60794-1-E3 | 長期：見3.1 短期：見3.1 加載時間：1分鐘 | 在長期壓扁下光纖應無明顯附加衰減; 在短暫壓扁下光纖應不斷裂，護套應無目視可見開裂 |
3 | 沖擊 IEC 60794-1-E4 | 沖擊高度：１ｍ 沖擊重量：1N 沖擊次數：至少3次 | 光纖應不斷裂，護套應無目視可見開裂。 |
4 | 反復彎曲 IEC 60794-1-E6 | 彎曲半徑：40D（不小于100mm） 循環次數：300次 負載：20N | 光纖應不斷裂，護套應無目視可見開裂。 |
5 | 扭轉 IEC 60794-1-E7 | 受扭長度：250mm 扭轉次數：20次 扭轉角度：±180° 張力負載:20N | 光纖應不斷裂，護套應無目視可見開裂。 |
6 | 彎折 IEC 60794-1-E8 | 光纜環允許直徑: 20D ，但不小于60mm | 應不發生彎折，光纖應不斷裂，護套應無目視可見開裂。 |
7 | 溫度循環 IEC 60794-1-F1 | 試樣長度：不小于2km 溫度范圍：見3.3規定 保溫時間：不少于8小時 循環次數：2次 | 光纖的附加衰減符合3.3要求 單模光纖的衰減變化監測應在1550nm 波長上進行，多模光纖的衰減變化監測應 在850nm 和 (或) 1300nm 波長上進行 |
4. 包裝和標識
4.1 包裝
盤裝光纜每盤只能裝一個制造長度，中間不能有接頭。
光纜兩端密封,光纜兩端應固定在盤子內。
4.2 標識
光纜標識：為噴碼機噴字印字，有長度標識，字體在2KG力下，連擦10次不會擦掉。
光纜盤上應標明: 制造廠名稱，光纜型號規格，光纜盤號，光纜長度，毛重，制造年月。
4.3 測試報告及合格證
隨盤提供光纜測試報告及合格證。
