層絞室外光纜[GYTA](防鳥啄)
1、光纜結構
GYTA防鳥啄光纜采用化學添加劑的方法設計，可防鼠咬，防蟻咬，防鳥啄。光纜的結構是將250μm 光纖套入PBT松套管中，松套管內填充防水油膏，纜芯的中心是一根金屬加強芯，縫隙填充阻水油膏，松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形纜芯，纜芯外涂塑皺紋鋁帶鎧裝后擠制添加防鼠防蟻防鳥添加劑的聚乙烯外護套。

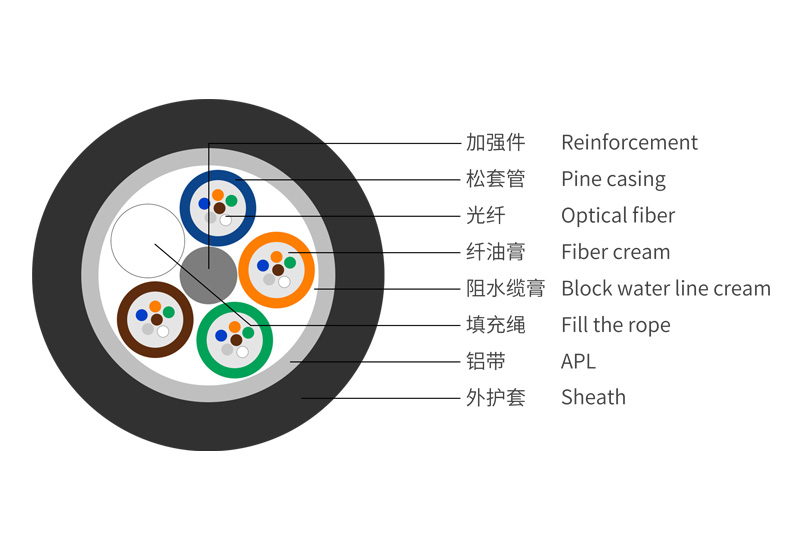

1.1、光纜截面圖
1.2、光纜技術規范
芯數 | 2-24B1.3 |
松套管外徑 | 1.7±0.1 |
單元數 | 1+5 |
加強件鋼絲/涂覆層 | 1.4 |
阻水材質 | 纖膏+纜膏 |
鎧裝型號 | 皺紋鋁帶 |
護套材質 | MDPE |
功能添加劑 | 驅蟲鳥防鼠蟻添加劑 |
護套壁厚 | 平均：1.6 |
光纜外徑 (mm) | 8.4±0.2 |
光纜凈重( kg/km) | 68±5 |
備注：
2.光纖與松套管識別
NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
套管顏色 | 藍 | 橙 | 綠 | 棕 | 灰 | 白 | 紅 | 黑 | 黃 | 紫 | 粉 | 青綠 |
NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
光纖顏色 | 藍 | 橙 | 綠 | 棕 | 灰 | 白/本 | 紅 | 黑 | 黃 | 紫 | 粉 | 青綠 |
3. 光纖性能
單模光纖
項目 | 指標 |
光纖類型 | G.655單模光纖 |
模場直徑@1310nm | 9.2±0.4μm |
包層直徑 | 125.0±1.0μm |
模場同心度誤差 | ≤0.5μm |
包層不圓度 | ≤0.8% |
截止波長 | λcc(在20m光纜+2m光纖上測試) ≤1450 nm |
衰減系數 1550nm 1625nm | ≤0.22 dB/km ≤0.24 dB/km |
色散系數 | 1530-1575nm≤2.0-6.0ps/nm.km 1565-1625nm≤4.5-11.2ps/nm.km |
零色散波長 | 1550nm |
零色散點斜率 | ≤0.075ps/nm2.km |
偏振模色散系數 | PMD Q*≤0.2ps/km1/2 |
涂覆層外徑 | 245±10μm |
篩選張力 | 100kpsi（0.7Gpa） |
3. 光纜的機械和環境性能
序號 | 項目 | 測試方法 | 驗收指標 |
1 | 拉伸 IEC 60794-1-E1 | 長期：600N 短期：1500N 光纜長度：不小于50米 | 光纖在850ｎｍ處衰減變化≤0.1dB 光纜中光纖和部件均應完好 |
2 | 壓扁 IEC 60794-1-E3 | 長期：300 N/100mm 短期：1000 N/100mm 加載時間：1分鐘 | 光纖在850ｎｍ處衰減變化≤0.1dB 光纜中光纖和部件均應完好 |
3 | 沖擊 IEC 60794-1-E4 | 沖擊高度：１ｍ 沖擊重量：450ｇ 沖擊點數：至少5個 沖擊次數：每點至少3次 | 光纖在850ｎｍ處衰減變化≤0.1dB 光纜中光纖和部件均應完好 |
4 | 反復彎曲 IEC 60794-1-E6 | 心軸直徑：20倍纜徑 重物重量：15kg 彎曲次數：30次 彎曲速度：2秒鐘1次 | 光纖在850ｎｍ處衰減變化≤0.1dB 光纜中光纖和部件均應完好 |
5 | 扭轉 IEC 60794-1-E7 | 扭轉長度：1ｍ 重物重量：25kg 扭轉角度：±180度 扭轉次數：不少于10次 | 光纖在850ｎｍ處衰減變化≤0.1dB 光纜中光纖和部件均應完好 |
6 | 滲水 IEC 60794-1-F5B | 水柱高度：1ｍ 試樣長度：3ｍ 保持時間：24小時 | 無水從光纜中滲出 |
7 | 溫度循環 IEC 60794-1-F1 | 溫度臺階：＋20℃、－40℃、＋60℃、＋20℃ 保持時間：每一臺階24小時 循環次數：2個循環 | 光纖在850ｎｍ處衰減變化≤0.1dB 光纜中光纖和部件均應完好 |
8 | 滴流性能 IEC 60794-1-E14 | 試樣長度：30cm 溫度范圍：70℃±2℃ 保持時間：24小時 | 無填充復合物滴出 |
9 | 護套完整性 | 在線測試 DC 9t kV（t為護套厚度，mm） | 護套無擊穿 |
5. 光纜彎曲半徑
靜態彎曲：不少于光纜外徑的10倍
動態彎曲：不少于光纜外徑的20倍
6. 包裝和標識
6.1 包裝
盤裝光纜每盤只能裝一個制造長度，中間不能有接頭。
光纜兩端密封,具有表示端別的顏色標志, A端為紅色,B端為綠色。
光纜兩端應固定在盤子內,其內端應預留可移出長度不少于2米。
6.2 標識
光纜標識：為噴碼機噴字或色帶印字，有長度標識，字體在2KG力下，連擦10次不會擦掉。
光纜盤上應標明: 制造廠名稱，光纜型號規格，光纜盤號，光纜長度，毛重，制造年月。
6.3 測試報告及合格證
隨盤提供光纜測試報告及合格證。

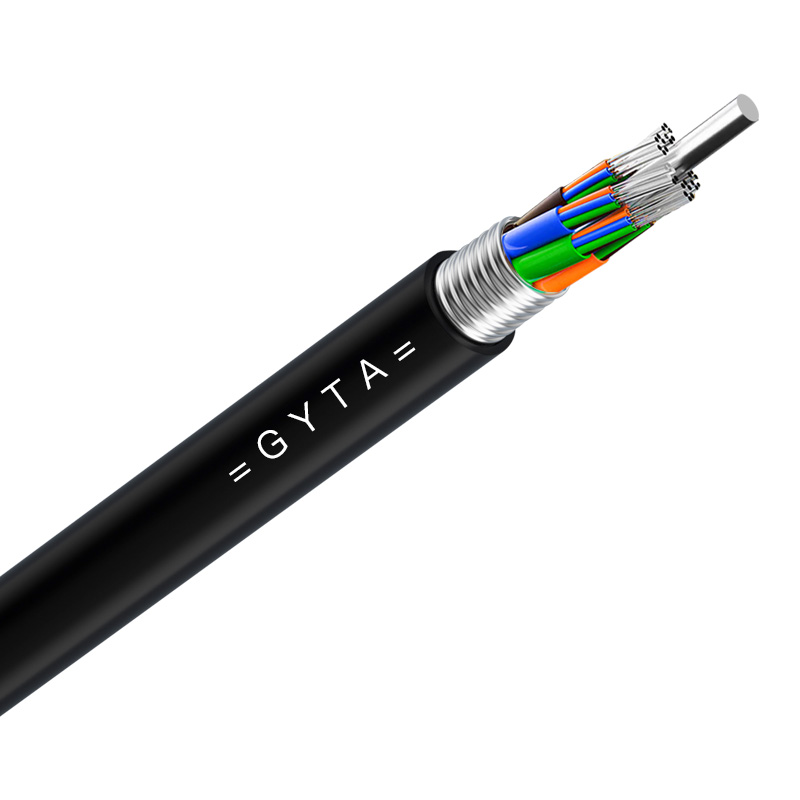

![層絞室外光纜 [GYTA] (防鳥啄)](http://32110787.s21i.faiusr.com/2/ABUIABACGAAg6em2yAYojJmOzwcwoAY4oAY.jpg)
