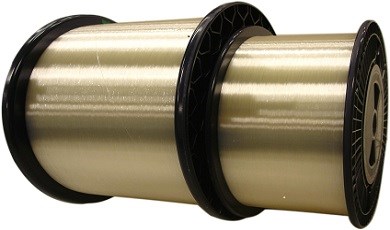

G.656單模光纖
一、產品描述
G.656單模光纖為高速、超大容量、長距離傳輸系統提供了一種光纖解決方案。通過對光纖的色散、色散斜率、衰減和有效面積等指標進行了優化，使傳輸的波長范圍從原來的C波段（1525～1565nm）和L波段（1565～1625nm）擴展到S波段（1460～1525nm）。
二、應用環境
G.656單模光纖主要用于高速率（10Gb/s和40Gb/s）、大容量、長距離的傳輸系統。
三、產品標準
G.656單模光纖按照標準制造，品質優于ITU-T建議G.656類光纖技術規范以及國家標準GB/T 9771.1。
四、產品特點
適用于C波段（1525～1565nm）和L波段（1565～1625nm）加S波段（1460～1525nm）的高速（10Gb/s和40Gb/s）和長距離DWDM傳輸系統
五、產品技術參數
特性 | 條件 | 數據 | 單位 |
光學特性 |
衰減 | 1310nm 1460nm 1550nm 1625nm | ≤0.36 ≤0.25 ≤0.21 ≤0.24 | dB/km dB/km dB/km dB/km |
相對波長的衰減変化@1550nm | 1525-1575nm | ≤0.02 | dB/km |
波長范圍內的色散 | 1460nm 1530~1565nm 1565~1625nm | ≥2.0 ≥5.5 ≤10.0 ≥7.5 ≤13.4 | ps/(nm.km) ps/(nm.km) ps/(nm.km) |
零色散波長 |
| ≤1420 | nm |
散斜率 散斜率典型值 | 1550nm 1550nm | ≤0.06 0.052 | ps/(n㎡.km) ps/(n㎡.km) |
偏振模色散系數PMD 單根光纖***大值 光纖鏈路值(M=20,Q=0.01%) 典型值 |
| ≤0.20 ≤0.08 0.04 | ps/ ps/ ps/ |
光統截止波長λcc |
| ≤1260 | nm |
模場直徑MFD | 1550nm | 9.6±0.5 | μm |
有效群折射率 | 1550nm&1625nm | 1.469 |
|
衰減不連續性 | 1550nm | ≤0.05 | dB |
幾何特性 |
包層直徑 |
| 124.8±1.0 | μm |
包層不圓度 |
| ≤1.0 | % |
涂層直徑 |
| 245±7 | μm |
涂層/包同心度誤差 |
| ≤12.0 | μm |
涂層不圓度 |
| ≤6.0 | % |
芯/包同心度誤差 |
| ≤0.6 | μm |
翹曲度(半徑) |
| ≥4 | m |
交貨長度 |
| 2.1 ?25.2 | km/reel |
環境特性（1550nm、1625nm） |
溫度附加衰減 | -6℃ ~+85℃ | ≤0.05 | dB/km |
溫度?濕度循環附加衰減 | -10~85℃，98%相對濕度 | ≤O.05 | dB/km |
浸水附加衰減 | 23℃，30天 | ≤0.05 | dB/km |
濕熱附加衰減 | 85℃和85%相對濕度，30天 | ≤0.05 | dB/km |
干熱老化 | 85℃ | ≤0.05 | dB/km |
機械特性 |
篩選張力 |
| ≥9.0 | N |
宏彎附加衰減 1圈φ32mm 100圈φ50mm 100圈φ60mm | 1550nm 1310nm和1550nm 1625nm | ≤0.05 ≤0.05 ≤0.05 | dB dB dB |
涂層剝離力 | 典型平均值 峰值 | 1.5 ≥1.3 ≤8.9 | N N |
動態疲勞參數 |
| ≥20 |
|
