產品描述

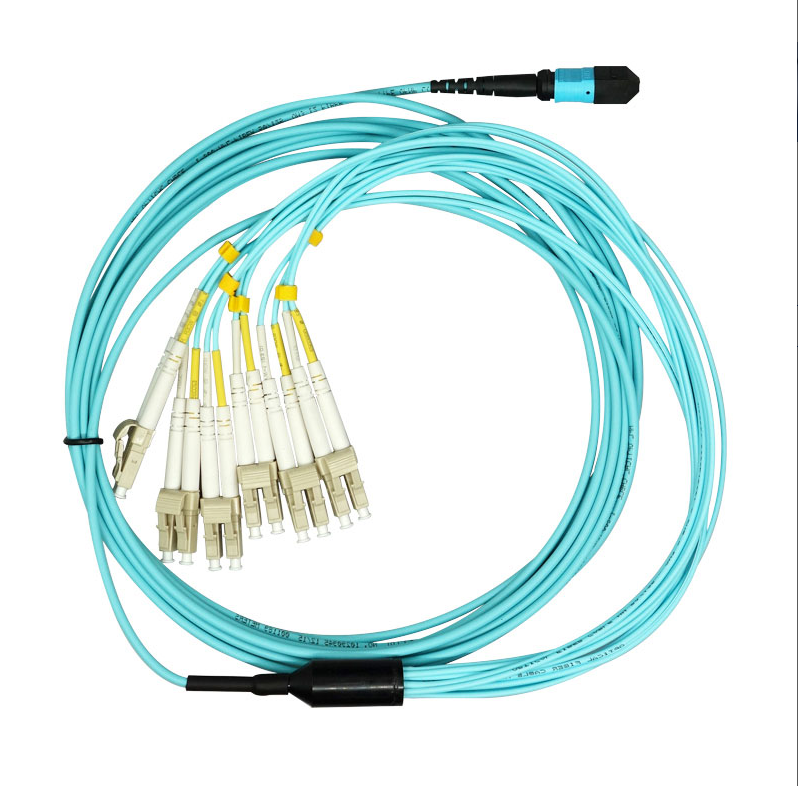

光纖跳線（又稱光纖連接器），通過將光纜兩端都裝上連接器接頭，連接設備和光纖布線鏈路 —端裝有插頭則稱為尾纖。光纖連接器在網絡布線中應用廣泛，一定程度上也影響著整個光卡 輸系統的可靠性及其他各項性能。
產品特點
*低插入損耗，高回波損耗
*外護套材質有PVC、LSZH等多種材料選擇
*光纜材料滿足OFNR、OFNP阻燃等級
*滿足Rosh標準
*三種端面研磨方式：PC, UPC, APC
*機械耐久性500次
產品標準
滿足YD/T 1272.1-2003 YD/T2052-2010標準
產品定義
型號定義： | KB-跳線類型-接口型號/接口型號&長度-線纜芯數-光纖類型 |
接口型號： | TX：常規；WL：尾纜；SZ：束狀；FZ：分支；KZ：鎧裝；YZ：野戰；LY:拉遠；JZ:集束：YDJ：預端接 |
接口型號： | TX：常規；WL：尾纜；SZ：束狀；FZ：分支；KZ：鎧裝；YZ：野戰；LY:拉遠；JZ:集束：YDJ：預端接 |
長 度： | 1M;2M.3M.4M.10M... |
光纜芯數 | 單芯:1F;雙芯:2F;四芯:4F..... |
光纖類型： | 單模:SM,多模62.5/125:MM,多模50/125:OM2；單模萬兆：OS2, 多模萬兆150:OM3, 多模萬兆300：OM3/300,多模萬兆550：OM4 |
產品特性
連接頭型號 | FC、SC、LC、ST、MU、E2000、D4、DIN |
| SM | MM |
端面規格 | PC | UPC | APC | PC |
IL(dB) | <0.3 | <0.2 | <0.3 | <0.3 |
RL(dB) | >45 | >50 | >60 | >35 |
其他型號 | MT-RJ、MPO |
IL(dB) | <0.7 | / | <0.7 | <0.5 |
RL(dB) | >30 | / | >50 | >25 |
端面幾何形狀(3D )標準: |
項目 | PC、UPC | APC |
SC、 FC、 ST、 E2000、 D4、DIN | LC、MU | SC、FC、 E2000 | LC、MU |
SM | MM | SM | MM | SM | SM |
曲率半徑 | 10-25 | 7-20 | 5-12 |
頂點偏移(Mm) | <50 | <30 |
光纖凹陷 | ±100 |
角度偏差(°) | 0 | 8±0.3 |
鍵角偏差(°) | 0 | ±0.5 |
光纖直徑(卩m) | 123-135 |
